NDT är en förkortning för Non-Destructive Testing. Som namnet antyder är det en ingenjörsteknik som används för att inspektera de interna och ytdefekterna (t.ex. sprickor, porositet, slagginneslutningar) hos ett testobjekt (som en ventil, ett rör eller en svets) utan att försämra eller förstöra det.
Den jämför en ventil med en "CT-skanning" eller "ultraljud". På samma sätt som en läkare kan diagnostisera inre organ utan att utföra operation på en patient. NDT kan verifiera brister djupt inne i ventilens material utan att skära upp den.
Varför är NDT betydelsefull förVentiler?
Vid ventiltestning bekräftar skalhållfasthetstestet och sätetätningstestet om ventilens funktioner är som krävs. NDT, å andra sidan, validerar ventilens "materiella hälsa". Ett ventilhusmaterial som innehåller små inre sprickor eller porositet riskerar att plötsligt brista efter långvarig exponering för högt tryck, hög temperatur eller korrosiva medier, vilket orsakar en allvarlig olycka. Som en konsekvens används NDT främst för att inspektera råa gjutgods, smide och färdiga svetsar. Det fungerar som det främsta skyddet för att garantera ventilsäkerhet och tillförlitlighet.

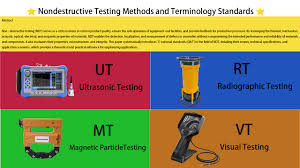

De mest populära NDT-metoderna i ventilindustrin
| Metodnamn |
Förkortning |
Arbetsprincip |
Huvudsakliga detekterbara defekter |
Vanliga ventilapplikationer |
| Röntgenundersökning |
RT |
Röntgenstrålar eller gammastrålar penetrerar komponenten och registrerar en bild på film, där inre defekter visar sig som kontraster i densitet. |
Inre defekter: porositet, slagginneslutningar, krymphåligheter, sprickor. |
Undersöker den inre integriteten hos ventilkroppsgjutgods samt svetsar på ventiler och rör. |
| Ultraljudstestning |
UT |
Använder högfrekventa ljudvågor som skickas in i komponenten. Genom att analysera vågorna som studsar tillbaka kan position och dimensioner för eventuella defekter analyseras. |
Inre defekter: sprickor, lamineringar, brist på smältning. Mer känslig för plana defekter (som sprickor) än RT. |
Kontroll av väggtjocklek och inre sprickor i ventilhus och huvar, med särskild tonvikt på tjockväggiga ventiler. |
| Magnetisk partikeltestning |
MT |
Gäller endast ferromagnetiska ämnen som kolstål. Delen är magnetiserad och brister orsakar ett läckfält som drar till sig magnetiska partiklar och bildar en synlig indikation. |
Yt- och ytnära defekter: sprickor, sömmar, varv. |
Övervakning av ventilernas yttillstånd för härdsprickor, slipsprickor eller andra processer. |
| Vätskepenetreringstestning |
PT |
En starkt penetrerande vätska appliceras på komponentens yta. Kapillärverkan gör att den sipprar in i ytanslutna brister. Som ett resultat används en utvecklare för att extrahera penetreringen, vilket avslöjar defekten. |
Ytbrytande defekter: sprickor, nålhål, kallstängning. |
Utvärdering av ytan av austenitiskt rostfritt stål (ej lämplig för MT på grund av dess icke-ferromagnetiska natur) samt icke-magnetiska legeringsventiler. |
