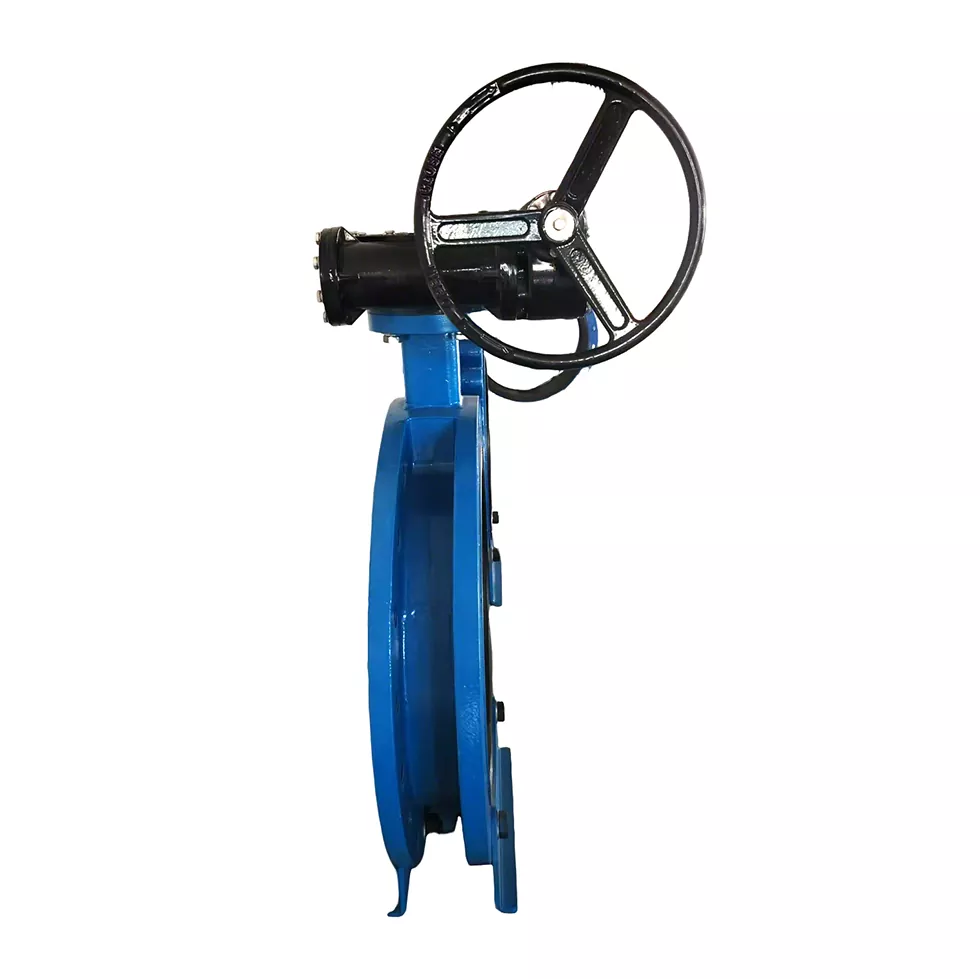

Zhongguan Lug Typ vridspjällsventilär designad för rörledningssystem som kräver flexibel installation, pålitlig avstängning och bekvämt underhåll. Som en centerlinje-fjärilsventilstruktur väljs den vanligtvis förvattenbehandling, VVS-cirkulation, industriella rörledningar och applikationer där ventilen behöver tas bort eller servas utan att det påverkar hela rörledningsarrangemanget.

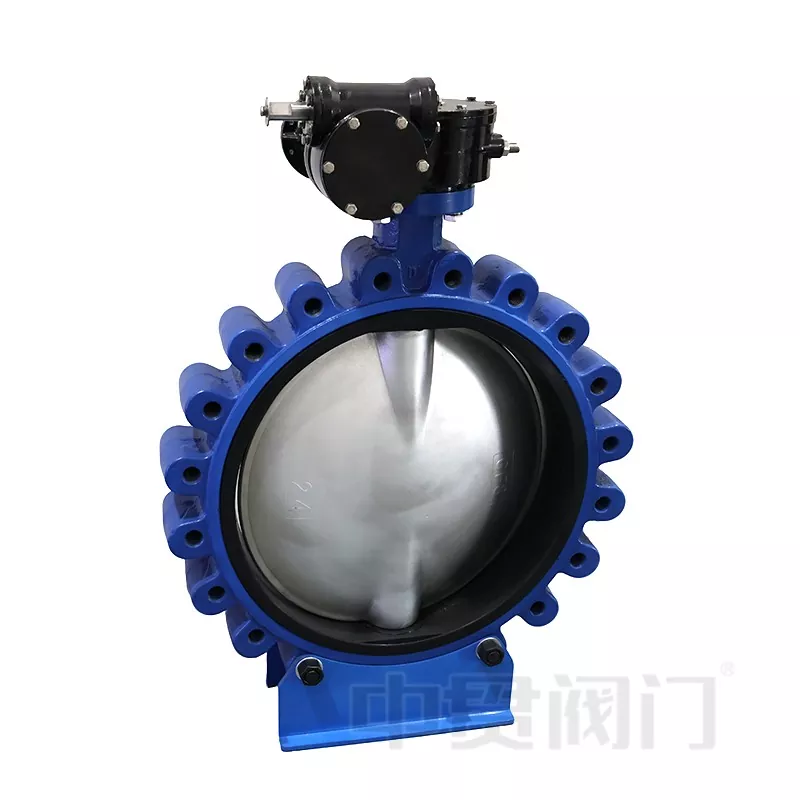

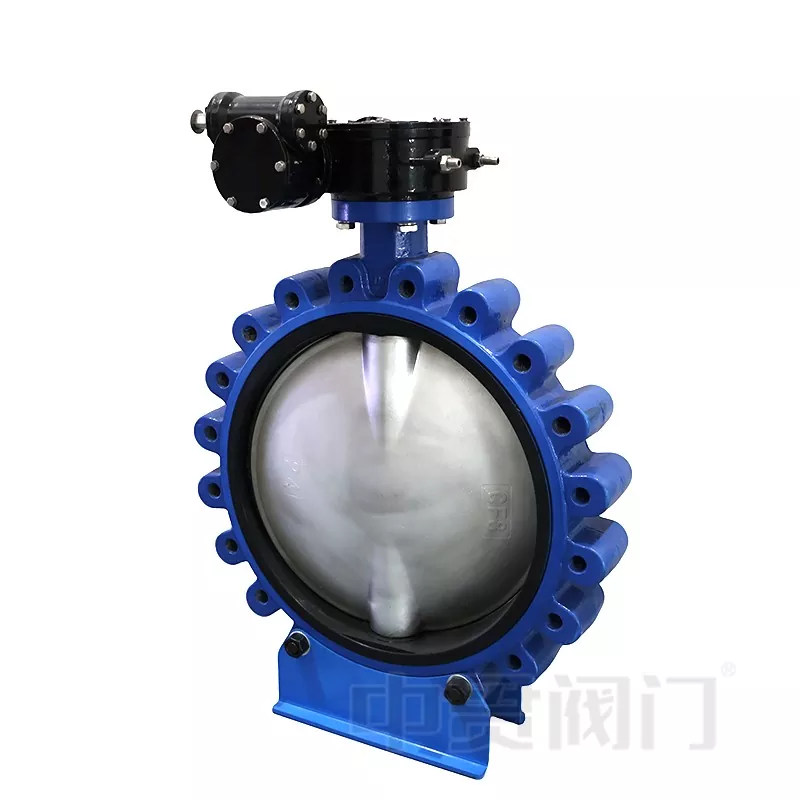

Jämfört med wafer-fjärilsventilerutformning av klackanslutningaranvänder gängade hål på ventilhuset för att möjliggöra oberoende flänsfixering. Denna struktur är särskilt lämplig för end-of-line installation, utrustningsisoleringssektioner och rörledningar där ena sidan av anslutningen kan behöva tas bort under underhåll.
Ventilhuset kan tillverkas avsegjärn, GGG50, rostfritt stål eller kolstål enligt tryckkrav, medelegenskaper och korrosionsförhållanden. Klackstrukturen fördelar anslutningsspänningen genom flera fästpunkter, vilket förbättrar installationsstabiliteten i rörledningar som utsätts för vibrationer eller frekvent drift.
Skivan har en kompakt cirkulär design och roterar cirka 90° mellan helt öppet och helt stängt läge. Rostfria stålskivor eller andra kompatibla material kan väljas enligt rörledningsmediet för att förbättra korrosionsbeständigheten och serviceprestanda.
Ventilskaftet överför arbetsmoment mellan ställdonet och skivan. Det centrerade axelarrangemanget minskar strukturell komplexitet och stöder smidig drift med manuella, pneumatiska eller elektriska aktiveringsmetoder.
EPDM, NBR, PTFEoch andra tätningsmaterial kan väljas beroende på mediet. EPDM används ofta för vattenbaserade applikationer, NBR är lämpligt för oljerelaterade förhållanden, medan PTFE anses för högre krav på kemikalieresistens.
I vattenförsörjnings- och avloppssystem väljs ofta vridspjällsventiler på grund av deras kompakta struktur och enkla underhållsegenskaper. EPDM-säteskonfigurationer används ofta för färskvatten, avlopp och allmänna vattencirkulationssystem där kraven på kemisk kompatibilitet är måttliga.
HVAC och industriella kylrörledningar kräver vanligtvis frekventa öppnings- och stängningsoperationer. Den 90° roterande designen, det låga vridmomentet och den kompakta installationslängden gör fjärilsventiler lämpliga för cirkulationskontrollsystem med begränsat installationsutrymme.
För industriella rörledningar som innehåller korrosiva eller speciella medier, bör ventilkonfigurationen väljas i enlighet med den kemiska kompatibiliteten mellan sätesmaterialet och mediet. PTFE-baserade säten kan övervägas för starkare kemiska miljöer, medan NBR- och FKM-material används för oljerelaterade applikationer.
Marin- och energisystem kräver ofta ventiler med korrosionsbeständighet och bekväm åtkomst till underhåll. Klackanslutningsstrukturen möjliggör enklare isolering och utbyte i rörledningar där underhållsutrymmet är begränsat.
Under drift roterar skivan runt ventilskaftets axel. När ventilen är helt öppen riktas skivan in i rörledningens flödesriktning, vilket minskar motståndet och låter mediet passera med minimalt hinder.
Vid stängning roterar skivan cirka 90° och trycker mot tätningssätet för att stoppa flödet. Beroende på ventildesign och tätningsmaterial kan dubbelriktad avstängningsprestanda uppnås.
För stryptillämpningar kan skivans läge justeras mellan öppet och stängt läge.
| Jämförelse | Vridspjällsventil av klacktyp | Wafer fjärilsventil |
|---|---|---|
| Anslutningsmetod | Gängade klackhål tillåter oberoende flänsfixering | Monteras mellan två flänsar med genomgående bultar |
| Underhåll | Lämplig för system som kräver enklare demontering av ventilen eller installation av ändledning | Mer lämplig för standardinstallation av rörledningar |
| Installationsutrymme | Kompakt design med starkare anslutningsflexibilitet | Lätt och används ofta där utrymmet är begränsat |
| Typiska applikationer | Vattenrening, VVS, industriella rörledningar, underhållskänsliga system | Allmänna vatten- och bruksledningar |

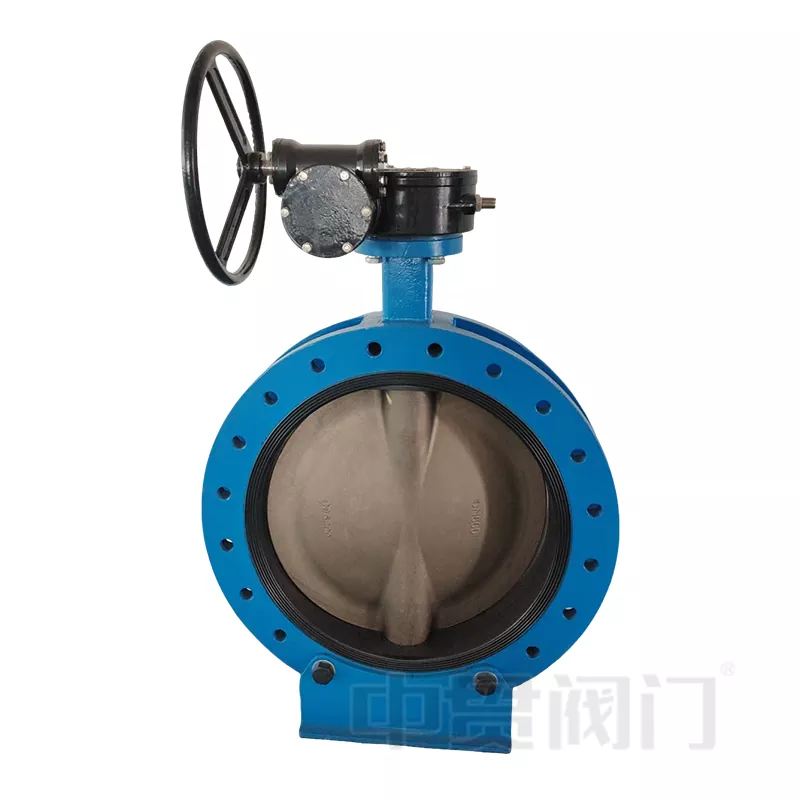

Zhejiang Zhongguan Valve Manufacture Co., Ltd.har fokuserat på ventiltillverkning i mer än 19 år, med produktionsresurser i Tianjin och Wenzhou, Zhejiang. Företaget producerarfjärilsventilerinklusive wafer, lug, U-sektion och flänstyper, med huvudsakliga produktionsdiametrar från DN40 till DN1600.

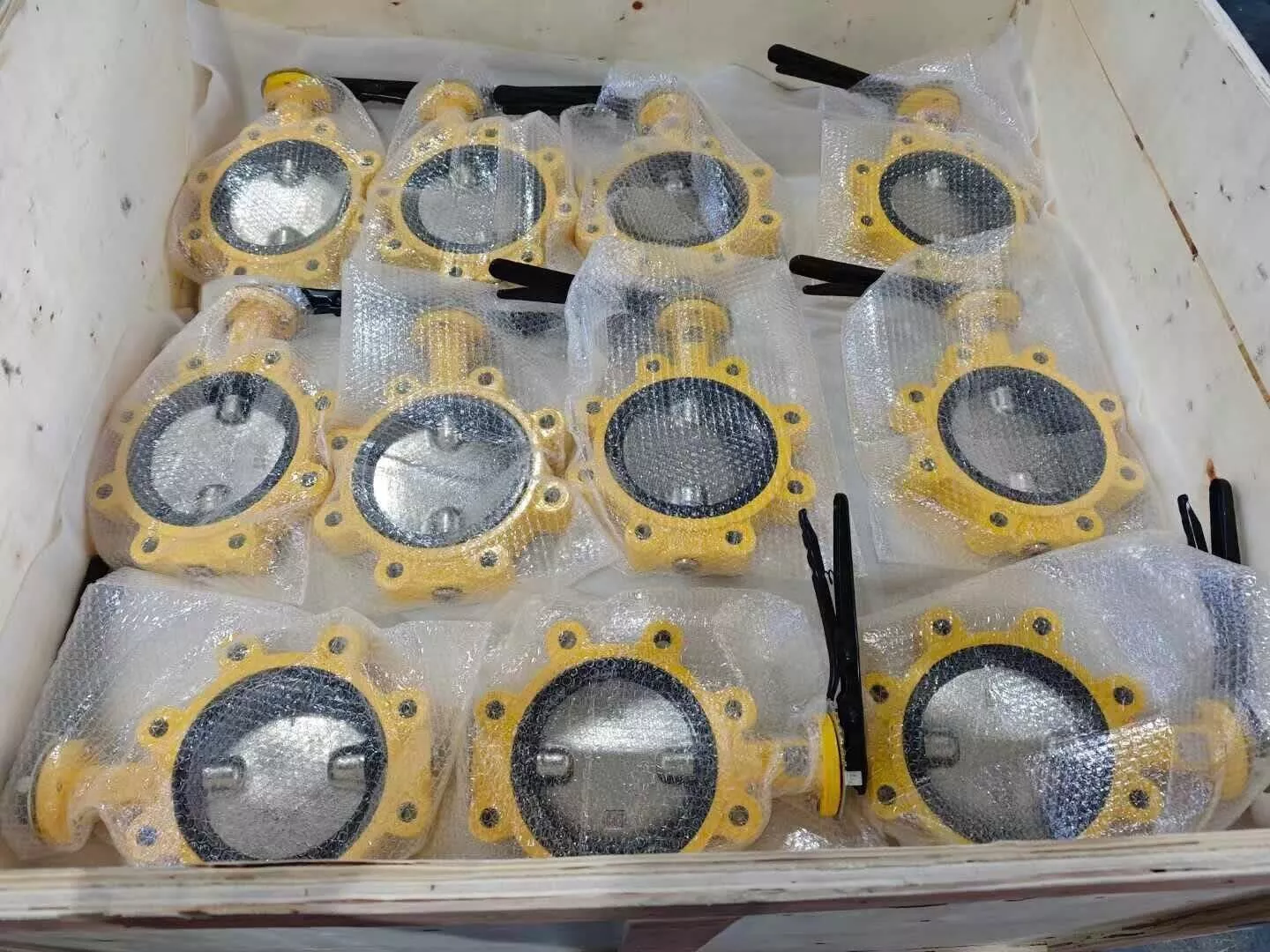

Tillverkningsprocessen inkluderar ventilmontering, trycktestning, ventilsätesinstallation, axelhylsinstallation och produktmärkning. Zhongguan tillhandahåller krävsISO-certifikatför producerade ventiler och kan tillhandahållaWRAS-certifierade ventilsätennär det behövs.
Livslängden för en klackfjärilsventil påverkas huvudsakligen av driftsförhållanden, inklusive medelegenskaper, temperatur, tryckförändringar, driftfrekvens och installationskvalitet. Att välja kompatibla tätningsmaterial och bibehålla korrekta driftsförhållanden hjälper till att minska för tidigt slitage på tätningskomponenter.
Ja. Vridspjällsventiler av spetstyp kan manövreras av manuella handtag, växeloperatörer, pneumatiska ställdon eller elektriska ställdon enligt kraven på rörledningskontroll. Valet av ställdon bör matcha ventilens vridmomentkrav, arbetsfrekvens och automatiseringssystem.
Den information som krävs inkluderar vanligtvis ventilstorlek, tryckklassificering, anslutningsstandard, rörledningsmedium, temperaturområde, krav på sätesmaterial och krav på ställdon. Dessa detaljer hjälper till att bestämma en lämplig ventilkonfiguration och undvika felaktigt materialval.
Förebyggande av läckage beror på korrekt ventilval, lämpligt tätningsmaterial, korrekt installation och regelbunden inspektion. Rörledningens inriktning, flänsanslutningsförhållanden och främmande partiklar runt tätningsytan bör kontrolleras under installationen för att bibehålla tätningsprestanda.
