Zhongguan koncentrisk fjärilsventilupphandling stöder vattenrening, avloppsvatten, havsvatten, HVAC-cirkulation och industriella rörledningsapplikationer där kompakt struktur, lämpliga tätningsmaterial och stabil avstängningsprestanda krävs.Zhejiang Zhongguan Valve Manufacture Co., Ltd.har fokuserat på ventiltillverkning i mer än 20 år, med produktionsbaser i Tianjin och Wenzhou, Zhejiang. Företaget kombinerar erfarenhet av produktion av fjärilsventiler med regionala resurser för ventilförsörjningskedjan för att tillhandahålla ventilkonfigurationer baserade på olika rörledningsmaterial, mediaegenskaper och driftsmiljöer.
En koncentrisk struktur används vanligtvis i medeltryckssystem.
Vatten- och avloppsledningar kräver ventiler som kan bibehålla tätningsprestanda under långvarig drift. Den elastiska sätesstrukturen som används i den koncentriska fjärilsventilen är lämplig för vattenbaserade medier eftersom tätningsmaterialet kan väljas enligt rörledningens kemiska egenskaper.
EPDMoch HTEPDM-säten väljs vanligtvis för färskvatten-, avlopps- och havsvattenapplikationer på grund av deras motståndskraft mot vatten, väder och ozonexponering. Den förenklade inre strukturen minskar också områden där sediment och partiklar ansamlas.
Havsvattensystem kräver uppmärksamhet på korrosionsbeständighet eftersom salthalt kan påskynda materialförsämring. Zhongguan tillhandahåller materialkombinationer inklusive korrosionsbeständiga skivor och olika sätesmaterial beroende på havsvattendriftsförhållanden.
Ventilhuset kan skyddas med cirka 250 μm epoxibeläggning, medan tätningsmaterialet kan väljas efter faktiska mediumkrav. PTFE-baserade material eller lämpliga gummiblandningar kan övervägas när starkare kemikaliebeständighet krävs.
Uppvärmning, ventilation, luftkonditionering och industriella kylsystem kräver ofta frekventa öppnings- och stängningsoperationer. Den koncentriska konstruktionen ger låga vridmomentegenskaper och kan kombineras med olika ställdonkonfigurationer enligt regleringskrav.
Den kompakta strukturen gör den lämplig för rörledningssystem där installationsutrymmet är begränsat, medan wafern ochöraanslutningstyper ger flexibilitet för olika rörledningslayouter.

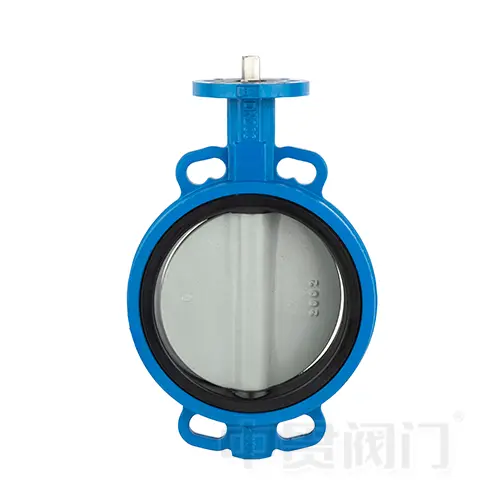

Den koncentriska strukturen riktar in ventilskaftet, skivans centrum och kroppens mittlinje på samma axel. Jämfört med excentriska fjärilsventilkonstruktioner ger denna design ett enklare tätningsarrangemang och reducerar installationsriktningsbegränsningar.
Den dubbelriktade tätningsegenskapen tillåter installation utan strikta flödesriktningsbegränsningar i många rörledningstillämpningar. Detta minskar risken för installationsfel orsakade av felaktig ventilorientering, särskilt i stora vattenförsörjnings- och cirkulationssystem där flera ventiler är installerade.
Prestandaintervallet för en vridspjällsventil beror till stor del på valet av sätesmaterial. Zhongguan koncentrisk fjärilsventil kan konfigureras med olika tätningsmaterial, vilket gör att samma grundläggande ventilstruktur kan anpassas till olika driftsförhållanden.
EPDM och HTEPDM är främst lämpliga för vattenrelaterade applikationer, medanNBR, HNBR och XNBR väljs för oljeinnehållande media. PTFE-baserade material används där starkare kemikaliebeständighet krävs.
Denna materialflexibilitet minskar behovet av helt andra ventilstrukturer när rörledningsförhållandena ändras. Ventilhusets design kan förbli konsekvent medan tätningssystemet justeras efter mediet.
Jämfört med metallsittande excentriska vridspjällsventiler har koncentriska vridspjällsventiler i allmänhet en enklare inre struktur och lägre totalvikt.
Detta ger praktiska fördelar i stora pipelineprojekt eftersom transport, installation och underhållsprocedurer blir lättare att hantera. Den elastiska sätesdesignen tillåter även underhåll genom sätesbyte istället för att ersätta hela ventilenheten i många applikationer.

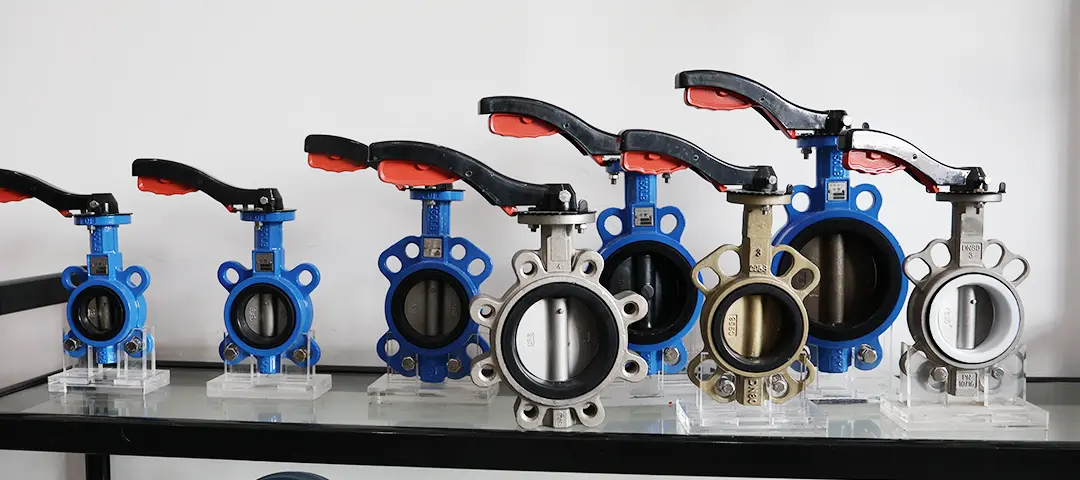

Zhongguan tillverkar fjärilsventiler som huvudsakligen täcker DN40 till DN1600, inklusive wafer, lug, U-sektion och flänstyper.

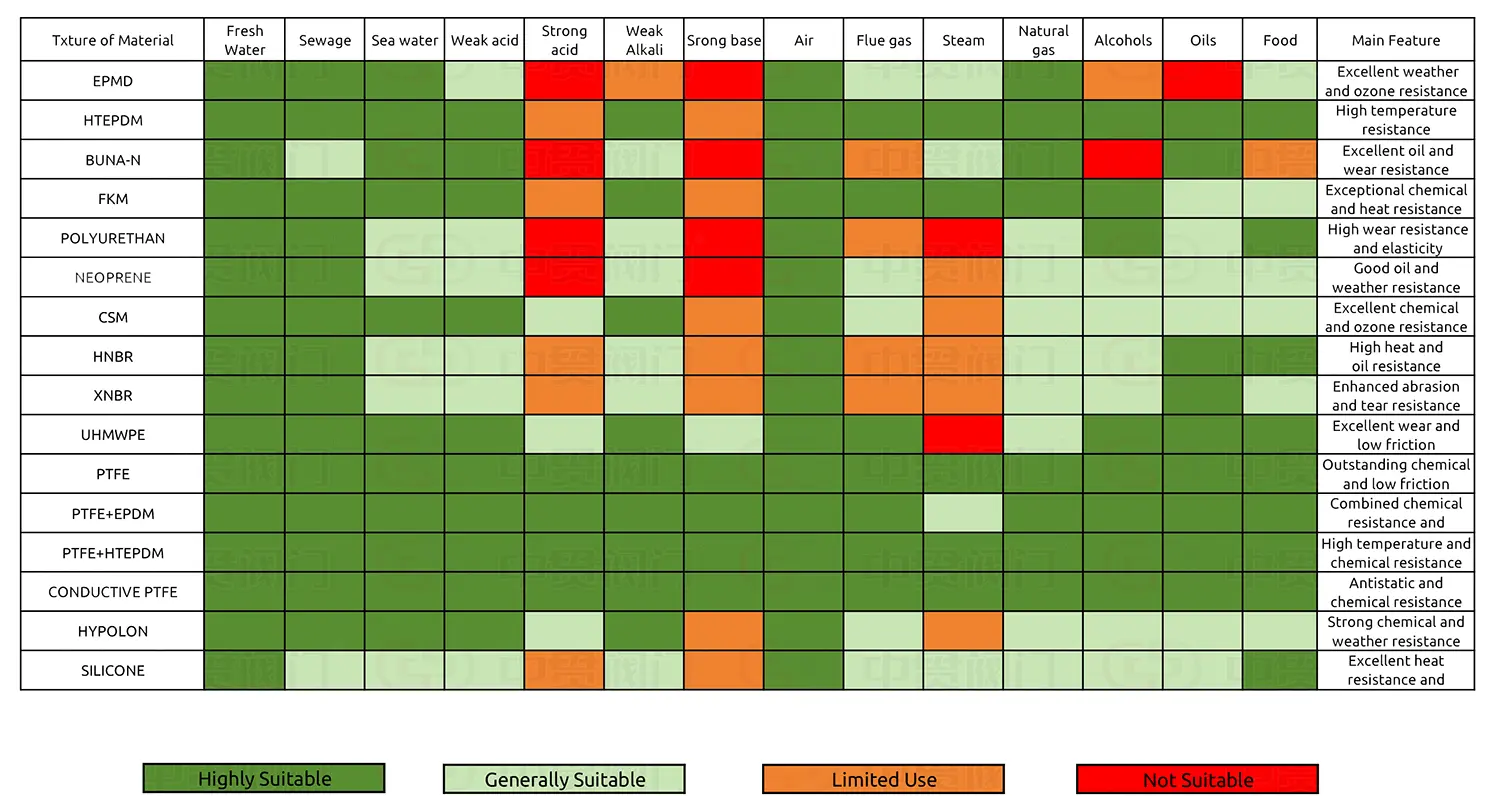

Olika gummi- och polymermaterial har olika motståndsegenskaper mot vatten, kemikalier, olja, temperatur och specialmedia.
| Sätesmaterial | Lämpligt media | Materialegenskaper |
| EPDM | Färskvatten, avlopp, havsvatten, luft, rökgas | Bra vattenkompatibilitet, väderbeständighet och ozonbeständighet; olämplig för mineralolja |
| HTEPDM | Vatten med högre temperatur, havsvatten, ångförhållanden | Förbättrad temperaturprestanda jämfört med standard EPDM |
| NBR (BUNA-N) | Mineralolja och oljehaltiga medier | Bra oljebeständighet och slitstyrka |
| HNBR / XNBR | Industriell olja och slitagerelaterade applikationer | Förbättrad motståndskraft jämfört med konventionell NBR |
| FKM | Kemiska medier och högre temperaturförhållanden | Stark kemikalie- och temperaturbeständighet |
| PTFE | Stark syra, stark alkali, frätande kemiska medier | Utmärkt kemisk stabilitet och låg friktion |
| PTFE + EPDM | Vatten och kemikaliekombinationer | Kombinerar PTFE kemikalieresistens med gummielasticitet |
| PTFE + HTEPDM | Kemiska tillämpningar vid högre temperaturer | Lämplig för komplexa kemiska miljöer |
| Konduktiv PTFE | Antistatiska kemiska rörledningar | Upprätthåller PTFE-resistans med ledande egenskaper |
| Silikon | Mat och rena högtemperaturapplikationer | Värmebeständighet och kompatibilitet med rena media |
För vattenförsörjning, avloppsrening och havsvattensystem väljs ofta EPDM och HTEPDM eftersom dessa material fungerar bra i vattenbaserade miljöer. De är dock inte lämpliga för mineraloljekontakt.
För oljerelaterade rörledningar är NBR-, HNBR-, XNBR- eller FKM-material mer lämpliga eftersom de ger bättre motståndskraft mot oljesvällning och tätningsförsämring.
För kemiska rörledningar som innehåller aggressiva medier ger PTFE- och PTFE-kompositmaterial en bredare kemisk kompatibilitet. Konduktiv PTFE kan också övervägas när antistatiska krav finns.
För livsmedelsbearbetning eller rena högtemperaturapplikationer kan silikon och andra lämpliga livsmedelskompatibla tätningsmaterial väljas enligt driftsförhållandena.
Olika fjärilsventilkonstruktioner väljs efter driftsförhållanden. Den koncentriska strukturen appliceras vanligtvis i vatten-, allmännyttiga och allmänna industriella rörledningar, medan excentriska strukturer ofta övervägs för tillämpningar med högre temperatur, högre tryck eller metalltätning.
| Jämförelseobjekt | Koncentrisk fjärilsventil | Dubbel excentrisk fjärilsventil | Trippel excentrisk fjärilsventil |
| Tätningsdesign | Elastisk sätestätning med centrerad skivstruktur | Offset skiva och axeldesign | Multi-offset struktur med metalltätning |
| Installationskrav | Dubbelriktad tätningsförmåga | Många konstruktioner kräver uppmärksamhet på flödesriktningen | Kräver vanligtvis korrekt installationsriktning |
| Sittalternativ | EPDM, NBR, FKM, PTFE-serien, silikon och andra material | Mjuk eller metall sits beroende på design | Främst metallsäteslösningar |
| Strukturell vikt | Lättviktsstruktur | Medelvikt | Högre vikt på grund av komplex struktur |
| Underhåll | Enkel byte av säte | Mer komplext tätningssystem | Högre underhållskomplexitet |
| Typiska applikationer | Vatten, avlopp, havsvatten, VVS, svaga kemiska medier | Industriella applikationer med medeltemperatur | Applikationer med hög temperatur och högt tryck |

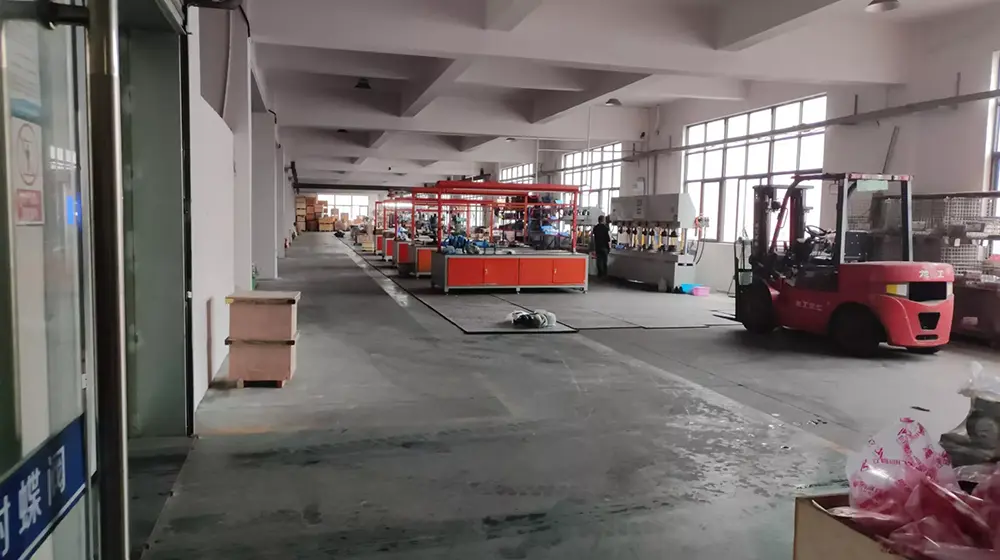

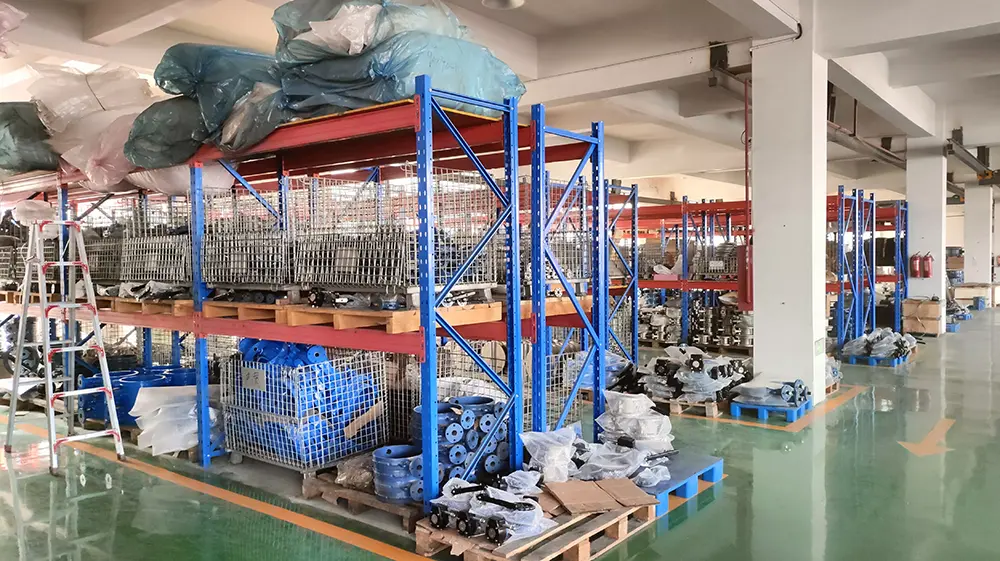

Zhejiang Zhongguan Valve Manufacture Co., Ltd. ligger i Oubei, Yongjia, Wenzhou, Zhejiang, ett område känt för pump- och ventiltillverkning. Företaget har mer än 20 års erfarenhet av ventilindustrin och driver produktionsresurser i både Tianjin och Wenzhou.
Produktionssystemet omfattar tillverkning av fjärilsventiler, montering, tryckprovning, montering av ventilsäten, installation av axelhylsor och produktmärkning. Det huvudsakliga produktionssortimentet för fjärilsventiler inkluderar DN40 till DN1600, som täcker wafer, lug, U-sektion och flänsdesign.
Zhongguan har krävtISO-certifikatför producerade ventiler och kan tillhandahållaWRAS-certifierade ventilsätennär det behövs.
Före installationen bör rörledningen och ventilens tätningsytor rengöras för att avlägsna damm, sand och andra partiklar som kan påverka tätningsprestanda. Flänsinriktningen bör kontrolleras noggrant eftersom ojämn installationsspänning kan påverka ventilens funktion.
Under installationen bör ställdonets anslutning bekräftas för att säkerställa smidig öppnings- och stängningsrörelse. Manöverdonets vridmoment bör matcha ventilens driftkrav för att undvika överdriven kraft eller otillräcklig drift.
Under transport bör lyftutrustning fästas runt ventilhuset istället för ställdonet eller ventilskaftet för att skydda transmissionskomponenter.
Regelbunden inspektion bör inkludera kontroll av ventilens funktion, ställdonets skick och smörjkrav enligt installationsmiljön. Ytterligare skydd kan krävas för ställdon som installeras utomhus eller under svåra förhållanden.
Det tillämpliga mediet beror på det valda sätesmaterialet. EPDM används ofta för vatten- och avloppssystem, NBR-baserade material är lämpliga för oljerelaterade medier och PTFE-material används för starkare kemiska miljöer.
Valet bör ta hänsyn till mediumtyp, temperatur, kemikaliekoncentration och driftsfrekvens. Zhongguan väljer lämpliga tätningsmaterial enligt faktiska rörledningsförhållanden.
Ja. Med lämpliga korrosionsbeständiga material, inklusive lämpligt val av säte och interna komponentmaterial, kan den appliceras i havsvattenrelaterade rörledningar.
Zhongguan fjärilsventiler täcker huvudsakligen PN10-PN16 tryckklasser, som vanligtvis används i vatten-, allmännyttiga och industriella rörledningssystem.
Zhongguan koncentrisk fjärilsventilkombinerar en kompakt struktur med flera alternativ för tätningsmaterial, vilket gör att ventilkonfigurationen kan matcha olika rörledningsmedia och driftsförhållanden. Genom långvarig erfarenhet av ventiltillverkning, materialvalskontroll och produktionsinspektionsprocesser tillhandahåller Zhongguan ventilkonfigurationer för vattenbehandling, marina system, HVAC-cirkulation och industriella pipelineapplikationer.
