Vad är en Lug-Type Connection?

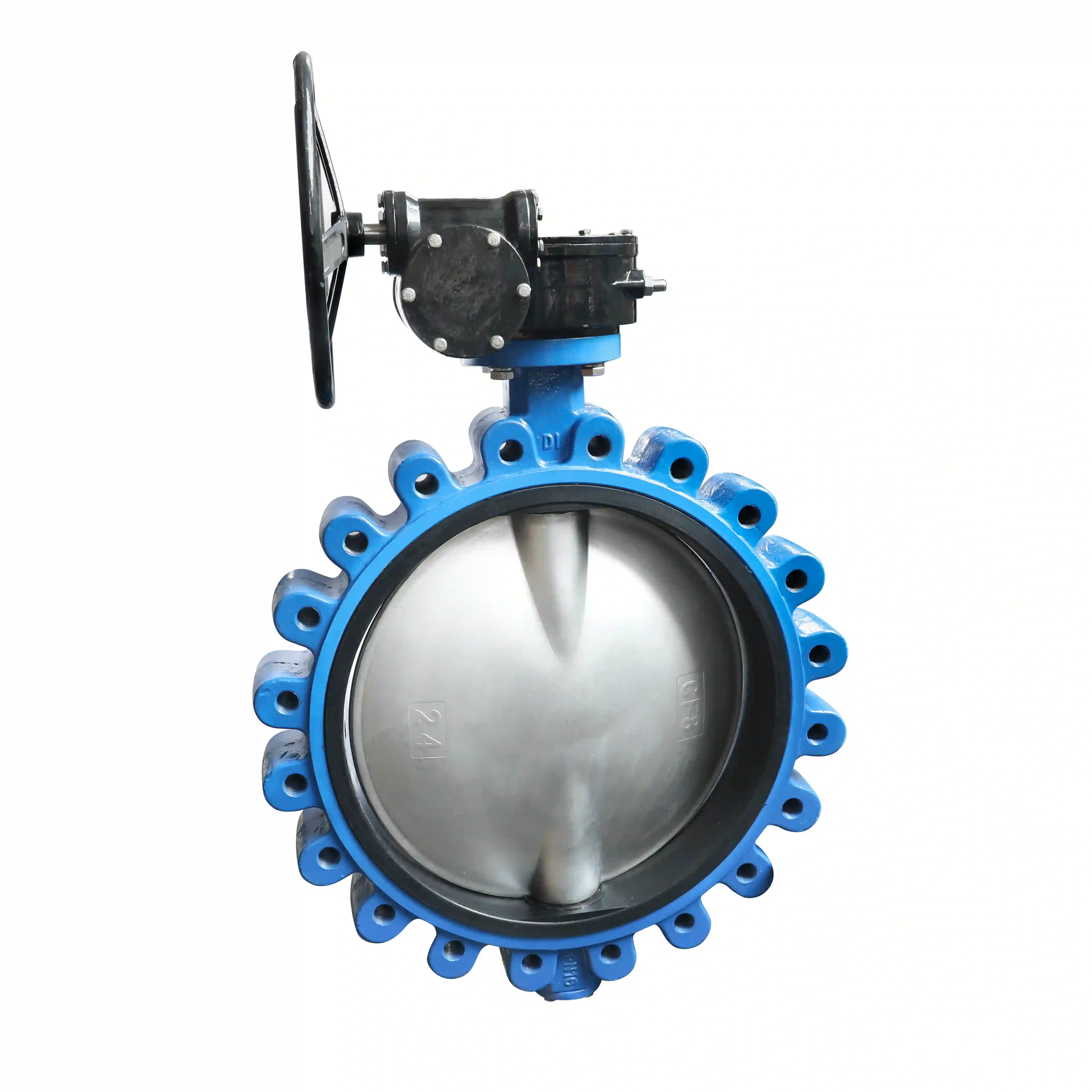

"Lag-typ anslutning" hänvisar vanligtvis till metoden för att installera en lug-typ vridspjällsventil mellan rörflänsar. Denna anslutningsmetod är mycket vanlig i industriella rörsystem. Den har fått sitt namn från att ventilkroppen har "klack"-strukturer med bulthål.

För att bättre förstå denna anslutningsmetod kan den jämföras med en annan vanlig typ: anslutningen i wafer-stil.

Nyckelfunktioner och installationssteg

Oberoende anslutning, icke-störande: Den mest anmärkningsvärda egenskapen hos en anslutning av tapptyp är att rören på varje sida är oberoende säkrade till ventilen med bultar. Det vill säga att flänsen på vänster sida är bultad till ventilens vänstra klackar, och den högra sidan är på liknande sätt bultad till de högra klackarna. Detta gör att varje sida av röret kan tas bort oberoende av varandra utan att det påverkar tätningen på motsatt sida.

Installationsmetod:

Placerafjärilsventil i luggstilmellan två rörflänsar och rikta in bulthålen.

Använd bultar för att säkert fästa flänsen på varje sida till de gängade hålen eller genomgående hål på motsvarande klackar på ventilen.

Nyckelpunkt: Till skillnad från anslutningar i wafer-stil behöver bultarna inte passera helt genom hela ventilen från ena sidan till den andra. Därför är bultarna kortare, vilket gör installation och underhåll enklare.

Varför behövs denna anslutningsmetod?

Denna design erbjuder flera distinkta fördelar:

Underlättar "dead-end"-service: När ventilen behöver installeras i slutet av en rörledning (t.ex. som en dräneringsventil vid röravslutningen), finns det bara en fläns på ena sidan. En ventil i klackstil kan bultas direkt till den enda flänsen - något en ventil i wafer-stil inte kan göra.

Förbättrad systemstabilitet: Jämfört med ventiler i wafer-stil, som förlitar sig på långa bultar som klämmer fast dem mellan flänsar, ger den oberoende fixeringen av ventiler i klackstil ett starkare stöd. I applikationer där rörledningar utsätts för vibrationer eller fluktuerande tryck, erbjuder denna anslutningsmetod högre stabilitet och tillförlitlighet.

Enklare underhåll: Eftersom de två sidorna av röret är oberoende förbundna, när det är nödvändigt att serva eller byta ut ventilen, behöver endast den sida som behöver bearbetas demonteras. Det finns inget behov av att koppla bort båda sidor av rörledningen samtidigt, vilket avsevärt minskar stilleståndstiden.
