Anslutning av wafertyp är en fästmetodventiler(särskiltfjärilsventiler, backventiler, etc.) mellan rörflänsar med långa bultar. Dess definierande egenskap är: ventilen har inte sina egna integrerade flänsar; istället går långa bultar genom flänsarna på de två rören för att säkra ventilen i mitten.
Utrymmesbesparande: Waferventilens längd (face-to-face dimension) är 1/3 till 1/4 av en flänsventil.
Kostnadsminskning: Eliminerar smide/bearbetning av två integrerade flänsar på ventilhuset.
Lättvikt: Kan hanteras manuellt utan lyftutrustning, speciellt för stora diametrar (t.ex. DN200 och högre).
Kan inte tas bort oberoende av varandra: För att byta ut en waferventil måste båda rörflänsarna kopplas bort (d.v.s. röret måste flyttas isär). Därför kan den inte användas vid återvändsgränder eller där endast en sida är åtkomlig.
Kräver bra uppriktning: Felinriktade rörflänsar kan vrida ventilen och orsaka tätningsfel.
Inte för mycket högt tryck: Används vanligtvis i lågt till medeltryck (≤ PN40 / Klass 300); ultrahögt tryck kan förvränga ventilhuset.

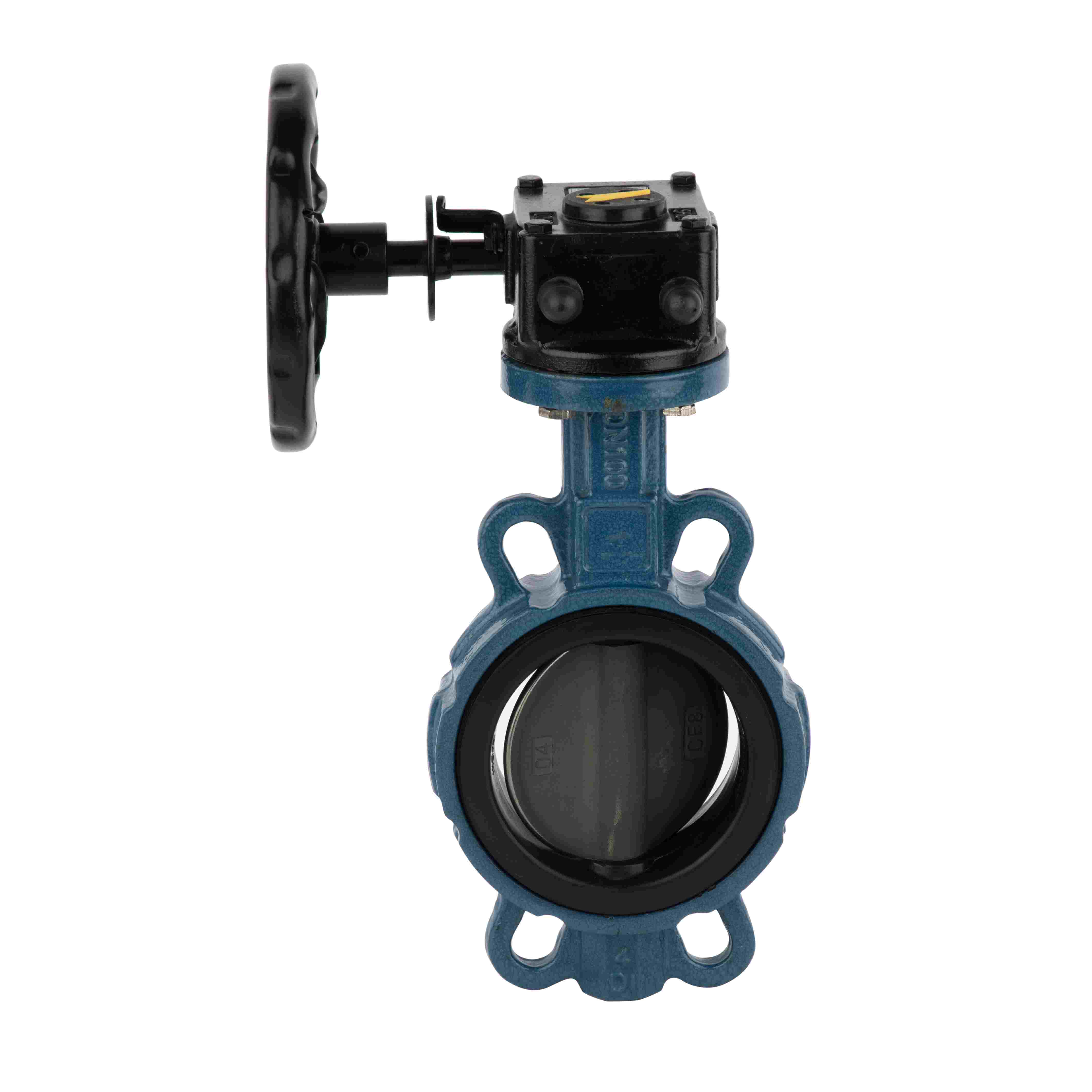

Wafer-fjärilsventiler: Vattenbehandling, HVAC, brandskyddssystem – vanligt på grund av låg kostnad och enkel installation.
Wafer backventiler: Förhindra tillbakaflöde; mycket kortare än svängbackventiler, klämda direkt mellan flänsar.
Waferfodrade ventiler: Korrosionsbeständiga applikationer.
Bultlängden måste beräknas exakt:
2 × rörflänstjocklek + ventil längd mot yta + 2 × packningstjocklek + 2 × mutterhöjd
Använd lämpliga waferanslutningsstandarder (t.ex. EN 593, API 609, GB/T 12238) med motsvarande rörflänsstandarder (t.ex. GB/T 9119, HG/T 20592).
Applicera ett jämnt skruvmoment för att undvika ojämn klämning, vilket kan orsaka att skivan fastnar (ett vanligt problem med vridspjällsventiler).
Wafer-typ är en anslutningsdesign som syftar till låg vikt, låg kostnad och snabb installation. Den behandlar i huvudsak ventilen som en "klämd komponent" mellan två rörflänsar. Valet bör beakta tryckklassificering, underhållsåtkomst och borttagningsfrekvens.
