Anslutning av wafertyp är en metod för att fästa ventiler (särskiltfjärilsventiler,backventiler, etc.) mellan rörflänsar med långa bultar. Dess definierande egenskap är: ventilen har inte sina egna integrerade flänsar; istället går långa bultar genom flänsarna på de två rören för att säkra ventilen i mitten.

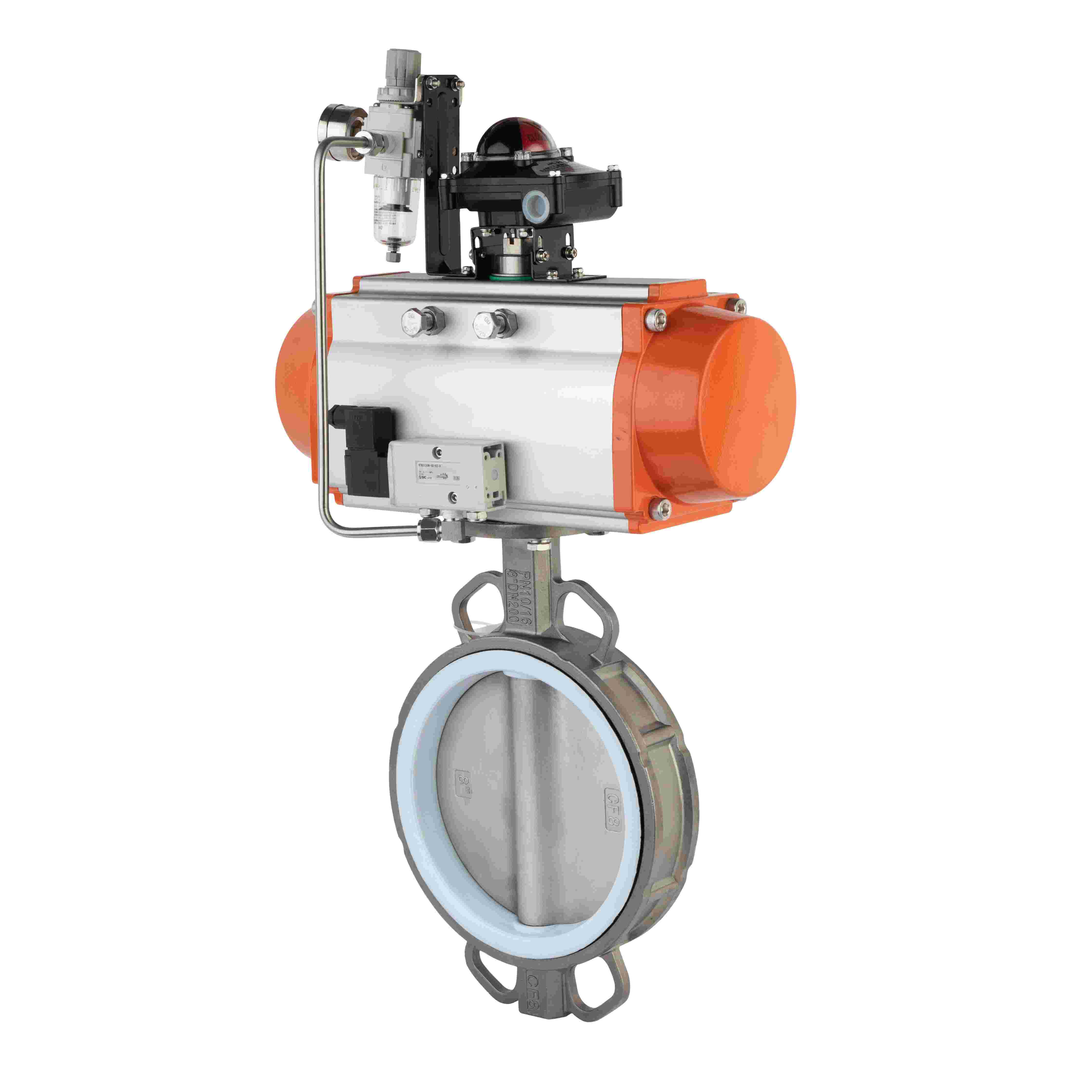

Ventil: Ventilhuset har inga flänsbulthål, bara en slät lokaliseringsyta. Vanliga exempel: wafer-fjärilsventiler, waferbackventiler.
Bultar: Vanligtvis bultar eller genomgående bultar, tillräckligt långa för att passera genom bulthålen på båda rörflänsarna.
Rörflänsar: Rörändarna måste vara utrustade med standardflänsar.
Muttrar: Används för åtdragning.
Placera waferventilen mellan flänsarna på de två rören.
Sätt in långa bultar genom bulthålen på en rörfläns → genom kalibreringshålen i waferventilkroppen → genom bulthålen på den omvända rörflänsen.
Fäst muttrarna i båda ändarna. När muttrarna dras åt dras de två rörflänsarna ihop.
Denna klämkraft tätar ventilen mellan flänsarna, med packningar (eller ventilens inbyggda fjädrande tätning) som bildar tätningsgränssnittet.
| Särdrag |
Wafer-Typ |
Flänsad (traditionell) |
| Bultar |
Långa bultar; samma antal som flänshål |
Två uppsättningar bultar/muttrar (en per fläns) |
| Ventilkonstruktion |
Lätt, tunn, kompakt |
Tung, lång, med integrerade flänsar |
| Installation/borttagning |
Kräver att båda sidor kopplas bort för att ta bort ventilen |
Kan ta bort ventilen genom att lossa en fläns |
| Kosta |
Lägre ventilkostnad; rörflänsar krävs fortfarande |
Högre ventil + flänskostnad |
| Vikt |
Ljus; idealisk för stora diametrar |
Tung |
| Läckagevägar |
Färre (två tätningsytor: ventil-till-fläns på varje sida) |
Mer (fyra ytor: två flänspackningar plus två fläns-till-ventil) |
