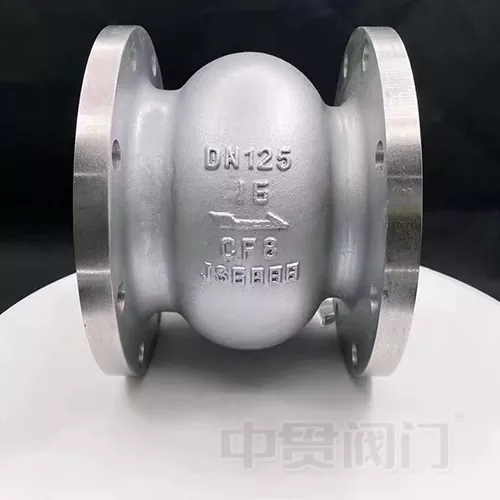

Lyfttyp backventil

Lift Type Back Valve är en automatisk ventil vars kärnfunktion är att tillåta enkelriktat flöde av mediet och förhindra tillbakaflöde. Det används ofta i olika industriella och kommunala rörledningssystem och är en nyckelkomponent för att säkerställa systemtryckstabilitet och utrustningssäkerhet.Zhongguan ventil, en tillverkare som specialiserat sig på ventiler i 19 år, tillverkar hissbackventiler som strikt följer internationella standarder. Genom att utnyttja sina fördelar i leveranskedjan i Kina väljer företaget högkvalitativa material som är lämpliga för olika driftsförhållanden, vilket balanserar strukturell rationalitet och användarvänlighet. Anpassade specifikationer är tillgängliga för att möta specifika kundbehov.

Våra lyftbackventiler använder en vertikalt rörlig ventilskivstruktur, vilket eliminerar redundant design och optimerar flödesvägens layout. Jämfört med traditionella backventiler erbjuder de mer exakt öppnings- och stängningsrespons, stabilare tätningsprestanda och lägre flödesmotståndsförlust. De är lämpliga för olika medier inklusive vatten, ånga, olja och frätande vätskor, vilket gör dem till en av de mest kostnadseffektiva backventilerna på marknaden.

Produktens arbetsprincip

Zhongguan ventillyfttyp backventil fungerar baserat på den synergistiska effekten av vätsketryck och mekanisk struktur. Den uppnår automatisk öppnings- och stängningskontroll utan manuell eller extern kraft. Den specifika processen är som följer:

1. Flöde framåt: När mediet strömmar framåt längs rörledningen övervinner vätsketrycket vikten av ventilskivan och fjäderkraften, trycker ventilskivan vertikalt uppåt, vilket skapar en jämn flödesbana mellan ventilsätet och ventilskivan, vilket gör att mediet kan passera smidigt;

2. Omvänd avstängning: När mediumflödet stannar eller en omvänd flödestrend uppstår, försvinner vätsketrycket. Under den kombinerade verkan av sin egen vikt och fjäderns återställande kraft, sjunker ventilskivan snabbt och vertikalt, tätt passande mot ventilsätet för att uppnå en tätning och förhindra återflöde av mediet.

3. Stabilitetsgaranti: Den fjäderstödda konstruktionen accelererar ventilskivans stängningshastighet, minskar vattenslag och undviker slitage orsakat av kollisioner mellan ventilskivan och ventilsätet, vilket förlänger produktens livslängd och säkerställer en långsiktig stabil drift av rörledningssystemet.

Kärnproduktens funktioner

Vi prioriterar konsekvent faktiska driftsförhållanden och införlivar flera praktiska teknologier i designen och produktionen av våra backventiler av lyfttyp. Detta resulterar i följande kärnegenskaper som skiljer dem från vanliga liknande produkter:

• Exakt öppning och stängning: Den linjära axiella lyftstrukturen säkerställer snabb öppnings- och stängningsrespons, eliminerar stopp och fördröjning, eliminerar effektivt vattenslag och gör den lämplig för frekventa pumpstart-stoppoperationer;

• Tillförlitlig tätning: Genom att använda en tätningsyta av metall-elastomer är tätningsprestandan stabil, med långvarig läckagekontroll under 0,01 L/min·m och en slitagehastighet som är mycket lägre än traditionella backventiler;

• Lågt flödesmotstånd: Optimerad flödeskanaldesign minskar motståndsförlusten under mediaflöde, med tryckförlust som inte överstiger 0,15 bar vid nominellt flöde, vilket bidrar till systemets energibesparing och förbrukningsminskning;

• Bekvämt underhåll: Modulär strukturell design eliminerar behovet av att demontera rörflänsar för rutinunderhåll. Tekniker kan utföra över 90 % av underhållsarbetet genom den övre inspektionsporten, vilket avsevärt förkortar underhållstiden och minskar underhållskostnaderna;

• Bred kompatibilitet: Material och specifikationer kan anpassas för att anpassa sig till olika tryck, temperatur och mediaförhållanden, och täcker en mängd olika nominella diametrar från DN15 till DN300, och tryckklasser från 1,6 MPa till 4,0 MPa, för att möta upphandlingsbehoven för flera fält.

Produktens tekniska fördelar

I. Strukturella designfördelar

Vår hisstyp backventils strukturella design, i kombination med 19 års branscherfarenhet och feedback från olika driftsförhållanden, har genomgått flerdimensionell optimering, vilket resulterat i differentierade tekniska fördelar:

Linjär öppnings- och stängningsstruktur: Genom att använda en axiell lyftkonstruktion för ventilskivan, jämfört med traditionella svängbackventiler, eliminerar den effektivt vattenslag. Experimentell verifiering visar att i ett DN200-rörledningssystem kan det minska vattenslagstrycksfluktuationerna med 62 %, vilket skyddar rörledningar och utrustning från stötskador;

Modulär montering: Ventilhuset, ventilskivan, fjädern och andra komponenter antar en modulär design, vilket säkerställer hög monteringsprecision och bekväm demontering. Detta underlättar inte bara produktionstestning utan ger också bekvämlighet för senare underhåll, vilket minskar underhållssvårigheter och arbetskostnader;

Lättviktsoptimering: Samtidigt som den säkerställer strukturell styrka, har ventilkroppens väggtjockleksdesign optimerats för att minska produktvikten, underlätta transport och installation, samtidigt som den minskar rörledningens belastningstryck, vilket gör den lämplig för speciella installationsscenarier som höga höjder och trånga utrymmen.

II. Fördelar med materialval

Zhongguan Valve utnyttjar sin integrerade försörjningskedja över norra och södra Kina för att välja lämpliga material baserat på olika driftsförhållanden, vilket säkerställer hållbarheten och anpassningsförmågan hos dess backventiler av lyfttyp. Specifika materialapplikationer är följande:

Vanliga driftförhållanden: QT400-15 segjärn och 2Cr13 rostfritt stål används, vilket erbjuder hög kostnadseffektivitet, korrosionsbeständighet och slitstyrka, lämplig för vatten, ånga och vanliga oljemedier.

Korrosiva driftsförhållanden: ZG1Cr18Ni9Ti rostfritt stål används, som erbjuder stark motståndskraft mot kloridjoner, salpetersyra och andra korrosiva medier, lämpliga för avsaltning av havsvatten, kemiska korrosionsrörledningar och andra scenarier.

Driftsförhållanden för hög temperatur och högt tryck: Högtemperaturbeständiga legeringsmaterial används, med en temperaturbeständighet upp till 300 ℃ och en tryckbeständighet upp till 4,0 MPa, lämplig för högtemperatur- och högtrycksrörledningssystem i kraftverk, pannor och andra applikationer.

Allt material genomgår rigorösa fysiska och kemiska tester för att säkerställa överensstämmelse med standarder, garantera produktkvalitet från källan, förlänga produktens livslängd, minska utbytesfrekvensen och sänka långsiktiga inköpskostnader för kunderna.

III. Tillverkningsprocessfördelar

Vi har två stora produktionsbaser i Tianjin och Wenzhou, utrustade med avancerad CNC-bearbetnings- och testutrustning. Vi använder standardiserade produktionsprocesser för att säkerställa konsekvent kvalitet på varje backventil av lyfttyp:

Precisionsbearbetning: Nyckelkomponenter som ventilsäten och ventilskivor är precisionsbearbetade på CNC-svarvar, vilket säkerställer hög bearbetningsnoggrannhet och en tät tätning, vilket minskar risken för läckage.

Strikt testning: Vi har etablerat ett omfattande testsystem, från råvaruinspektion vid ankomst och stickprov under produktion till hydrostatisk testning av färdig produkt och lufttäthetstestning. Varje steg uppfyller standarder och okvalificerade produkter är strängt förbjudna att lämna fabriken.

Standardiserad produktion: Vi tillverkar i enlighet med standarder som GB/T 12235-2022 och API 6D, vilket säkerställer kompatibilitet med vanliga internationella specifikationer. Detta underlättar kundernas utbyte av befintlig utrustning, vilket minskar anskaffnings- och ersättningskostnaderna.

Produktapplikationsscenarier

Zhongguan ventillyfttyp backventil, med sin breda anpassningsförmåga, kan appliceras på rörledningssystem inom flera områden, som täcker industri-, kommunal- och miljösektorer. Specifika tillämpningsscenarier är som följer:

I. Industrisektorn

Petrokemisk industri: Lämplig för rörledningar som transporterar råolja, raffinerad olja och kemiska råmaterial, förhindrar återflöde som kan skada utrustning, avfallsmaterial och säkerställa produktionssäkerhet;

Power Industry: Används i pannans matarvatten, kylvatten och ångledningar i termiska och vattenkraftgenererande system, förhindrar omvänt flöde av media och säkerställer stabil drift av generatorenheter;

Metallurgisk industri: Lämplig för rörledningar som behandlar metallurgiskt avloppsvatten och högtemperaturrökgaser, resistenta mot korrosiva medier och vissa temperaturer, vilket säkerställer smidigt framskridande av metallurgiska processer.

II. Kommunal och offentlig tjänstesektor

Vattenrening: Används i vattenförsörjnings- och dräneringsrörledningar och kemiska doseringsledningar i vattenverk och avloppsreningsverk för att förhindra avloppsåterflöde och förorening av rent vatten, vilket säkerställer stabil drift av vattenreningssystemet.

Kommunal uppvärmning: Anpassad till centraliserade uppvärmningsrörledningar i städer för att förhindra tillbakaflöde av varmvatten, säkerställa stabilt värmetryck och förbättra uppvärmningseffektiviteten.

Byggnadsvattenförsörjning och dränering: Används i vattenförsörjningssystem och brandskyddsledningar i höghus för att förhindra återflöde av media orsakat av rörledningstryckfluktuationer, vilket säkerställer byggnadsvatten och brandsäkerhet.

III. Särskilda driftsvillkor

Avsaltning av havsvatten: Tillverkad av korrosionsbeständigt rostfritt stål, lämpligt för transportledningar för havsvatten och avsaltat vatten, resistent mot korrosion med hög salthalt, vilket säkerställer en stabil avsaltningsprocess.

Lågtemperaturdriftsförhållanden: Anpassade lågtemperaturanpassningsbara produkter, lämpliga för lågtemperaturmiljöer på -40 ℃ till 0 ℃, används i kylkedja och lågtemperaturvätsketransportledningar, vilket säkerställer normal funktion för att förhindra återflöde.

Frekvent start-stopp-driftsförhållanden: Anpassad för rörledningssystem med frekvent start-stopp av pumpen, såsom cirkulerande vattensystem och nödvattenförsörjningssystem, med snabb öppnings- och stängningsrespons, vilket minskar vattenslagningseffekten.
