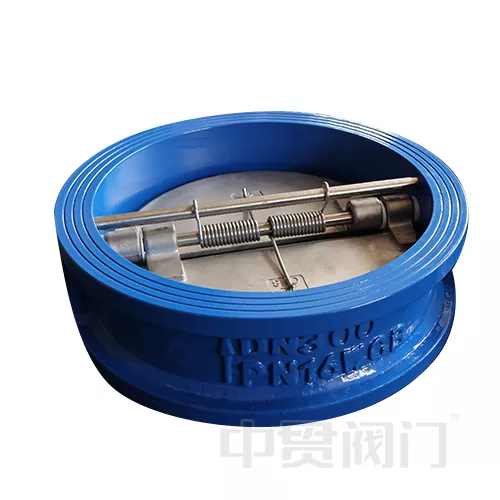

Cast Iron Wafer dubbelplattkontrollventil

Kontrollventilen för järnskiva med dubbla plattor har presterat bra i pumputtag i höghus, distriktsvärmenätverk och livsmedelsbearbetning och rengöringssystem, såsom DN200-modellen, som framgångsrikt undertryckte pumpkroppsvibrationer orsakade av kylt vattenbackflöde i luftkonditioneringssystemet i ett kommersiellt komplex. Dess låga flödesmotstånd (CV-värde 0,6 ~ 1,2) och underhållsfria egenskaper gör det till den föredragna utrustningen för både kostnadseffektivitet och tillförlitlighet i lågtrycksscenarier.

Strukturella och designfunktioner

Kontrollventil av gjutjärn med dubbla plattor har två symmetriska runda ventilplattor (material: duktil järn) är länkade av fjäder gångjärn, och tjockleken är 1/10 ~ 1/12 i diametern, det var första funktionen, dubbel vårens hjälpskiva.

Den gjutjärnskroppen (ASTM A48 klass 35B) är 40% lättare och 60% kortare i längd än flänsade kontrollventiler, vilket gör den lämplig för installation i trånga utrymmen. Och klämgränssnittet följer EN 1092-2 och stöder tryckklasser PN10-PN16.SO kan dra slutsatsen att det som kompakt kropp.

Den sista är lågt vridmomentöppning och stängning. Optimerad fjäderbelastning, skivöppningstryck ≤0,05 bar, stängning av responstid≤0,5 sekunder och flödesmotståndskoefficienten (KV-värde) är 0,6 ~ 1,2, vilket är lämpligt för anti-backflow och låghuvudsystem vid pumpens utlopp ..

Prestationsfördelar och användbarhet

1. Balans mellan ekonomi och hållbarhet:

Kostnaden för gjutjärnsmaterial är 1/3 av de i stål-stålventiler, och det kan motstå svagt frätande vätskor (såsom kylvatten och inhemskt avlopp) pH 6 ~ 9 genom beläggningsskydd;

Konstruktionslivet är ≥10 år, och underhåll kräver endast regelbunden rengöring av ventilplattan.

2. Låg risk för vattenhammer:

Den dubbla ventilplattan Incast Iron Wafer Dual Platecheck -ventil är stängd i steg för att minska rörledningspåverkan orsakad av den plötsliga förändringen i flödeshastigheten, och toppvärdet för det uppmätta vattenhammartrycket reduceras med 50%~ 70%;

3. Bred kompatibilitet:

Tillämpligt temperaturområde -20 ° C ~ 120 ° C, stödja vatten, olja och kemikalier med låg koncentration (såsom etylenglykollösning);

Kan installeras vertikalt eller horisontellt för gjutjärn, PVC eller kolstålrör (packning krävs).
