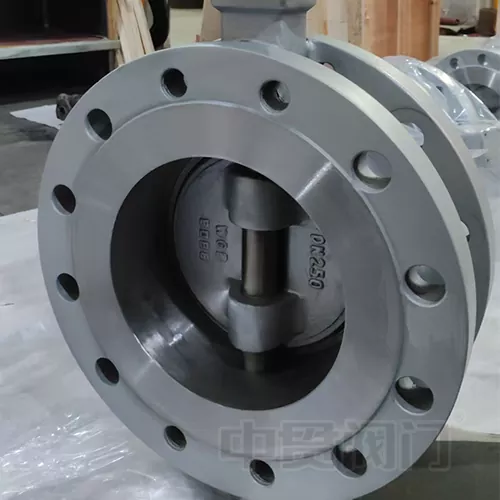

Vad är en fjärilsventil?

A fjärilsventilär en vanligt använt rörledning för att transportera vätskor i industriella tillämpningar. Den har ett brett utbud av tillämpningar, såsom i kemisk bearbetning, metallurgi, gasgeneratorer, kolgas, naturgas, flytande petroleumgas och varma/kalla luftsystem.

Arbetsprincipen för en fjärilsventil innebär att reglera flödet av vätskemedium genom en fjärilsplatta. Fjärilsplattan är placerad vertikalt i rörledningen. Den är skivformad och roterar runt en axel i ventilkroppen. Genom att använda ventilstammen kan avböjningsvinkeln på fjärilsplattan justeras för att kontrollera flödeshastigheten för vätskemediet.

Det finns många olika typer avfjärilsventilS, såsom koncentriska fjärilsventiler, enstaka fjärilsventiler, dubbel-offset-fjärilsventiler och trippel-offsetfjärilventiler. Karakteristiken för en koncentrisk fjärilsventil är att ventilstamaxeln, mitten av den cirkulära fjärilsplattan och ventilkroppens centrum är på samma punkt. Denna typ av fjärilsventil har en enkel struktur och är lätt att tillverka. Emellertid är nackdelen att fjärilsplattan ständigt är i friktion med ventilsätet, vilket leder till snabbt slitage. Enskilda fjärilsventilen tar upp problemet. Den skiljer ventilstamaxeln från fjärilsplattcentret och lindrar kompressionen mellan fjärilsplattan och ventilsätet. Genom att kompensera ventilstamcentret från både fjärilsplattan och ventilens kroppscentrum får vi en dubbel-offset-fjärilsventil. Denna struktur minskar effektivt friktionen mellan fjärilsplattan och ventilsätet, minimerar slitage och förlänger ventilens livslängd avsevärt. Emellertid har dubbel-offset-fjärilsventiler också nackdelar när man hanterar vätskemedier med högt temperatur. Om högtemperaturresistenta hårda tätningar används, är mediet benägna att läcka. Å andra sidan, om mjuka tätningar används, kan de inte tåla höga temperaturer. För att ta itu med denna fråga, trippel-offsetfjärilsventilutvecklades. Den tredje offset separerar axeln på den koniska fjärilsplattans tätningsyta från den cylindriska ventilens axel, och transformerar fjärilsplattans tätning tvärsnitt från cirkulär till elliptisk. Detta ändrar den ursprungliga positionsförseglingen till en vridmomenttätning och uppnår tätning genom ventilsätets kontakttryck.
