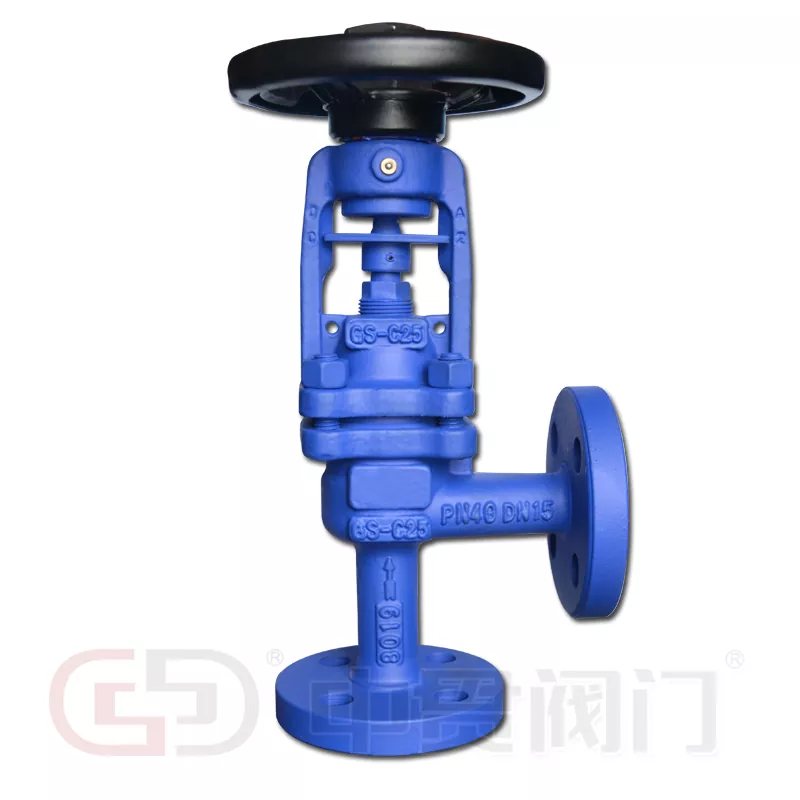

DIN Standard vinkeltyp Bälg Tätad klotventil

Den förseglade klotventilen för DIN standardvinkeltyp representerar en kritisk utveckling inom vätskekontrollteknik. Till skillnad från traditionella ventiler med rakt mönster, löser denna design med vinkelkropp i sig utrymmesbegränsningar och dräneringsutmaningar som är vanliga i komplexa rörnät. Genom att omdirigera flödet i en 90-graders vinkel eliminerar det behovet av en extra armbågskoppling, vilket minskar tryckfallet och installationskostnaderna.

Produktbeskrivning och tekniska specifikationer

Denna DIN-standardvinkeltyp förseglade klotventil kombinerar ett utrymmesbesparande vinkelmönster med en flerskikts metallbälgtätning. Det är det föredragna valet för kritiska isoleringsuppgifter i termisk olja, överhettad ånga och farliga gassystem.

• Byggnadsmaterial

Kropp/huv: GG25 (EN-GJL-250), GGG40, 1.0619+N (GS-C25), 1.4308 (CF8), 1.4408 (CF8M)

Bälgar: SS304, SS316, SS316L, SS310S, Hastelloy C

Säte och skiva: Rostfritt stål med Stellite hårdbeläggning (tillval)

• Storlek & tryckområde

Storleksområde: DN15 – DN400

Tryckklass: PN16 – PN40

Temperaturområde: ≤600 °C

• Typiska applikationer och media

System: Varmoljesystem, ångsystem, varm- och kallvattensystem, ammoniakanläggningar.

Media: Ånga, processgaser, varmvatten, termisk olja, ammoniak, värmeöverföringsvätskor.

Kärnfördelar

Metalliskt bälgtätningselement

Hjärtat i denna ventil är en hydrauliskt formad, flerskikts metallbälg. Detta eliminerar den dynamiska tätningen vid spindeln, vilket helt förhindrar externt läckage. Till skillnad från konventionella packningsventiler säkerställer bälgkonstruktionen noll flyktiga utsläpp – avgörande för miljökänsliga och högt ansvariga anläggningar.

Optimerad skivgeometri

Den koniska, strömlinjeformade skivprofilen ger en linjär flödeskarakteristik och tät avstängning (upp till läckageklass VI). Denna design minskar erosion och vibrationer, vilket avsevärt förlänger livslängden jämfört med vanliga klotventiler.

Redundant tätningssystem (bälg + packning)

Vi införlivar en dubbeltätningsarkitektur. Den primära tätningen är metallbälgen. Skulle bälgen någonsin misslyckas (extremt sällsynt), ger en sekundär PTFE- eller grafitpackning en omedelbar reservförsegling, vilket säkerställer oavbruten anläggningssäkerhet.

Smörjnippel för smörjning

En integrerad smörjnippel tillåter direkt smörjning under drift av spindeln, spindelmuttern och hylsan. Detta minskar driftsvridmomentet och förhindrar att det knakar i högcykelapplikationer.

Ergonomisk handratt

Handratten är utformad med halkfria åsar och optimal diameter, vilket minskar förarens trötthet och ger smidig, exakt modulering. Kraftig konstruktion motstår stötskador i robusta anläggningsmiljöer.

Frågor och svar – Praktisk upphandlingsinformation

F: Har du MOQ?

S: Nej, vi har ingen minsta beställningskvantitet. Även om du bara behöver ett stycke, kommer vi att producera och leverera det. Som en flexibel fabrik har vi tidigare tillhandahållit en enda säkerhetsventil för att stödja en kunds akuta underhåll.

F: Kan du tillhandahålla andra standarder?

A: Ja. Medan vår kärnexpertis är DIN Standard Angle Type Bellows Sealed Globe Valve, kan vi tillverka enligt andra standarder (ANSI, BS, JIS) på begäran. Ge helt enkelt den erforderliga standarden och tryckklassen till vårt leverantörsteam.

F: Kan jag få en ritning av förfrågningsventilerna?

S: Ja, men observera att ritningsförberedelser kräver lite tid. Tillåt tillräcklig ledtid i ditt projektschema. För speciella, icke-vanliga eller breda ventiler (t.ex. DN400 eller speciallegeringar) kan vi inte alltid tillhandahålla ritningar, eftersom ingen enskild fabrik tillverkar varje ventiltyp. Men för alla standard DIN-konfigurationer finns fulldimensionella och P&ID-ritningar tillgängliga.

F: Hur lång tid tar en offert?

S: Vanligtvis inom 24 timmar för standardförfrågningar. För speciella ventiler (t.ex. höglegerade eller icke-standardiserade tryckklasser), vänligen vänta upp till 48 timmar. Vi prioriterar snabb respons som en professionell Kina-tillverkare.

F: Vad sägs om att packa?

S: Standard exportförpackning använder förseglade trälådor för korrosionsskydd. För stora storlekar (typiskt över DN200) säkras ventiler på pallar med sträckfilm och fuktspärr. All förpackning uppfyller internationella fraktstandarder.
