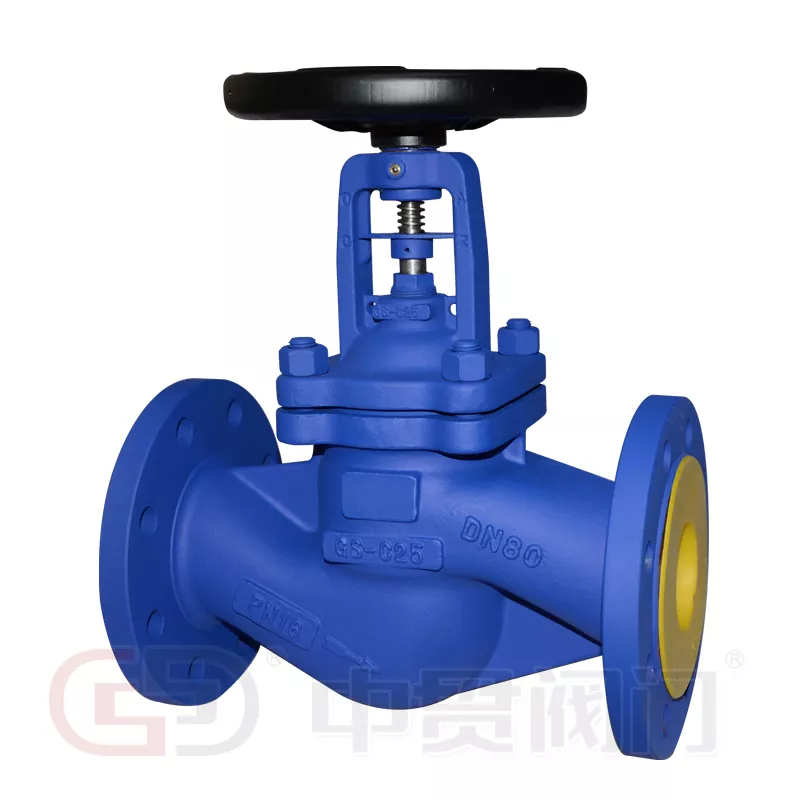

DIN standardbälg tätad klotventil

DeZhongguan DIN standardbälg tätad klotventilär konstruerad för överlägsen tillförlitlighet, hållbarhet och läckagesäkra prestanda i krävande industrisystem. Denna ventil är designad med precision och högkvalitativa material och är idealisk för heta oljesystem, ångsystem och varm- och kallvattenledningar.

Produktöversikt

Spindelenheten på denna bälgtätade klotventil har en bälg av rostfritt stål för att uppnå lufttät tätning. Bälgen är integrerad inuti ventilen, med den nedre änden svetsad till skaftet för att effektivt förhindra korrosion från systemvätskor. Den övre änden är säkert krympt mellan ventilkåpan och huset, vilket bildar en långvarig och underhållsfri tätning. Dess kompakta struktur säkerställer tillförlitlig drift även under höga temperaturer och tryckförhållanden.

Ansökningar

• Heta oljesystem
• Ångsystem
• Varm- och kallvattenledningar
• Korrosiva och kemiska processsystem

Tekniska specifikationer

• Designstandard: DIN 3356
• Mått ansikte mot ansikte: DIN 3202
• Flänsade ändar: DIN 2543-2545
• Test & inspektion: DIN 3230
• Material: rostfritt stål (stam & bälg), kolstål eller rostfritt stål (kropp)

Kärnfördelar med Zhongguan bälgklotventiler

1. Tätningskärna av metallbälg

Ventilens hjärta är dessmetallbälgmontering, tillverkad med en automatisk rullsvetsprocess. Detta säkerställer en tät dynamisk tätning mellan ventilskaftet och locket, förhindrar läckage från spindelområdet och ger överlägsen hållbarhet i högtrycks- och högtemperaturmiljöer.

2. Konisk strömlinjeformad skivdesign

Den unikt avsmalnande och strömlinjeformade skivdesignen säkerställer en jämn flödesbana, minimerar turbulens och förbättrar tätningens tillförlitlighet. Denna innovativa struktur förlänger skivans livslängd samtidigt som den övergripande ventilens prestanda förbättras.

3. Bälgförpackningsgaranti för dubbeltätning

Ventilen kombinerar bälgtätning med sekundärtätning för maximalt läckageskydd. Bälgen fungerar som den primära tätningen och isolerar media från stammen, medan packningen fungerar som en reservtätning. Tillsammans skapar de en tätningsbarriär i två lager som är mycket pålitlig och långvarig.

4. Integrerat oljeinsprutningsmunstycke

Ventilen har ett dedikerat oljeinsprutningsmunstycke, som möjliggör direkt smörjning av viktiga rörliga delar, inklusive spindeln, spindelmuttern och styrhylsorna. Detta minskar friktionen, förhindrar slitage och säkerställer smidig och effektiv ventildrift över tiden.

5. Ergonomisk handhjulsdrift

Handratten är designad för ergonomisk komfort, vilket minskar förarens trötthet och säkerställer smidig, exakt kontroll. Dess lätta och robusta konstruktion förbättrar hållbarheten och gör driften enklare och säkrare, även i krävande industriella miljöer.

Varför välja Zhongguan-ventil?

• Högkvalitativ DIN-kompatibel tillverkning
• Pålitlig och långvarig tätningsprestanda
• Korrosionsbeständig bälg i rostfritt stål
• Optimerat flöde och reducerat tryckfall
• Underhållsvänlig design med förlängd livslängd

Oavsett om det är för industriella processsystem eller kritiska pipelineapplikationerZhongguan DIN standardbälg tätad klotventilger oöverträffad prestanda, säkerhet och tillförlitlighet.
