EN593 Design Standardfjärilventil

Som en viktig specifikation inom industriella ventiler i Europa ger EN593 -designstandarden en systematisk ram för design, tillverkning och testning av metallfjärilventiler. Den här artikeln kommer djupt att analysera kärnkraven i standarden och utforska de tekniska fördelarna med fjärilsventiler som uppfyller denna standard (EN 593 Design Standard Butterfly Valve) i industriscenarier.

Kärnspecifikationer för EN593 -standard

EN593 utvecklades av Europeiska kommittén för standardisering (CEN) och är tillämplig på utformningen av metallfjärilventiler i flänsade eller rumpa-svetsade rörledningar, som täcker isolering, reglering och kontrollfunktioner. Dess tekniska höjdpunkter inkluderar:

Tryck- och storleksintervall:

1. Nominellt tryck (PN): 2,5 till 40 bar; American Standard Grade (klass): 150 till 300;

2. Nominell diameter (DN): DN20 till DN2400, med ett maximalt stöd av 2,4 meter diameter design (DN2400);

3. Specialapplikationer (såsom processkontroll) kräver hänvisning till EN1349 och EN60534-2-1 kompletterande standarder.

Material och strukturella krav:

1. Ventilkroppen måste vara tillverkad av korrosionsbeständig metall (såsom kolstål, rostfritt stål eller duplexstål) och möta EN 10204-materialcertifiering;

2. Ventilstam- och fjärilsplattan måste ha vridstyrka, och ventilsätets tätning måste anpassas till mjuka tätningar (EPDM/FKM) eller hårda tätningar av metall-till-metall;

3. Flänsanslutningsdimensionerna följer strikt EN 558 -standarden för att säkerställa global utbytbarhet.

Prestandatestspecifikationer:

1. Tätningstest: Enligt ISO 5208 -standarden uppnås nollläckage vid 1,1 gånger det nominella trycket;

2. Verifiering av driftmoment: När ställdonet har installerats måste den passera 1000 öppnings- och stängningstester, och vridmomentfluktuationen är ≤5%;

3. Tryckstyrkestest: Ventilkroppen måste tåla ett hydrostatiskt trycktest på 1,5 gånger PN -trycket i 3 minuter utan deformation

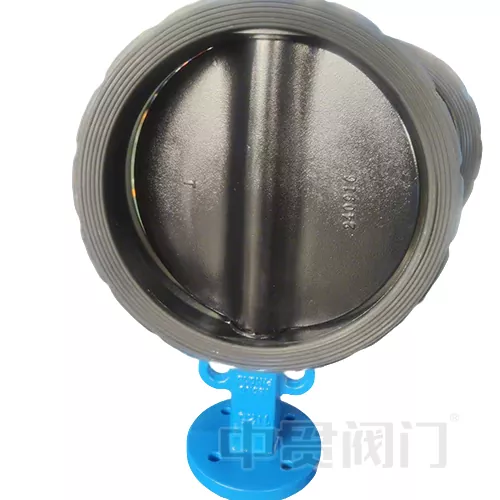

Ouren593 Design Standard Butterfly Valve följer strikt denna standard, om du behöver bekräfta annan standard, kontakta oss bara.

Tekniska fördelar

Tekniska fördelar:

Fjärilsventilen som uppfyller EN593 -standarden (EN593 Design Standard Butterfly Valve) presterar bra i följande scenarier:

Anpassningsförmåga till hårda media:

1. Genom att optimera fjärilsplattan med halar, PTFE eller metallplätering kan den tåla stark syra, högtemperaturång och slipande granulära medium13;

2. Till exempel kan DN1600 -ventilen tåla H2S -korrosion vid 150 ℃ och PN16 -förhållanden under lång tid i svavelåtervinningssystemet för en petrokemisk växt.

Högeffektiv tätningsdesign:

1. Den dubbelriktade tätningsstrukturen (dubbel excentrisk eller trippel excentrisk) minskar friktionen av öppning och stängning och förlänger ventilsätets livslängd;

2. Läcknivån för den mjuka tätningsventilsätet når klass VI (bubbelnivå-tätning) och den hårda tätningen uppfyller brandsäkerhetsstandarden (API 607).

Intelligent uppgraderingspotential

1. Det standardiserade ISO5211 kvadratiska axelgränssnittet (F05-F25) stöder den snabba integrationen av elektriska/pneumatiska ställdon;

2. Kombinerat med det industriella Internet of Things (IIOT) kan ventilmomentet, temperatur- och läckningsvarningsdata övervakas i realtid.
