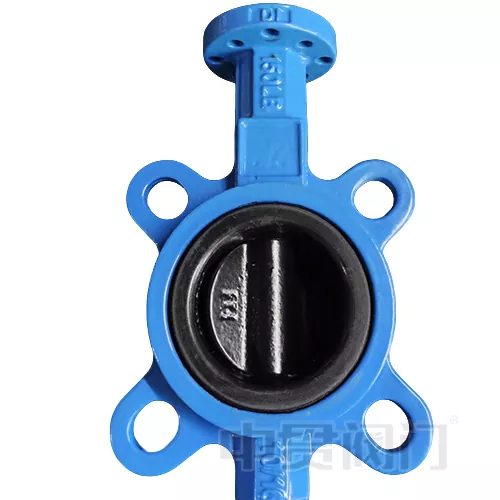

Halar belagd skiva fjärilsventil

Den Halar-belagda skivfjärilsventilen är konstruerad för extrema kemiska miljöer och använder Halar (ECTFE)-beläggning på skivans yta för att uppnå överlägsen korrosionsbeständighet. Med ett driftstemperaturområde på -40 ℃ till 150 ℃ (den specifika temp.applikationen behöver också med tanke på sätesmaterialen) och en tjocklek på 0,5-1,2 mm.

Kärnfunktionen hos HALAR-beläggning

HALAR (eten-klortrifluoretensampolymer, ECTFE) är en högpresterande fluorpolymer som jämnt täcker ytan på fjärilsplattan genom en elektrostatisk sprutprocess för att bilda ett tätt skyddande lager med en tjocklek på 0,5~1,2 mm. I den Halar-belagda skivspjärilsventilen inkluderar kärnfunktionerna för denna beläggning:

1. Kemisk korrosionsbeständighet: Den tål 98% svavelsyra, 37% saltsyra, stark alkali (som 50% NaOH) och organiska lösningsmedel (som aceton, xylen), och korrosionshastigheten är mindre än 0,01 mm/år;

2. Temperaturbeständighet: Långvarig användning temperaturintervall -40 ℃ ~ 150 ℃, kortvarig motstånd mot 180 ℃ termisk chock;

3. Låg permeabilitet: Den molekylära strukturen är tät, vilket förhindrar att metallsubstratet på fjärilsplattan korroderar på grund av medelhög penetration;

4. Slitstyrka och anti-stickning: Ytfriktionskoefficienten är så låg som 0,3, vilket minskar vidhäftningen av granulära media och förlänger underhållscykeln.

5. Jämfört med PTFE- eller PP-beläggningar ökar den mekaniska hållfastheten hos HALAR med mer än 50 %, särskilt under frekventa öppnings- och stängningsförhållanden, vilket kan förhindra att beläggningen spricker och faller av.

Strukturell optimering:

För att anpassa sig till de fysiska egenskaperna hos HALAR-beläggningen, antar vår Halar-belagda skivspjärilsventil riktad design:

1. Precisionsbearbetning av fjärilsplatta: Basmaterialet är tillverkat av 316L rostfritt stål eller duplexstål, och ytråheten är ≤Ra3,2μm genom CNC-svarvning, vilket ger en enhetlig vidhäftningsbas för beläggningen. Kanten på fjärilsplattan är rundad för att undvika stresskoncentration av beläggningen.

2. Dubbelriktat tätningssystem: Med EPDM eller FKM mjuktätande ventilsäte bildar det en "styv-flexibel komposit" tätningsgränssnitt med HALAR-beläggningen, vilket uppnår dubbelriktat nollläckage vid ett tryck på ≤PN16 (i enlighet med ISO 5208-standarden).

3. ISO5211 drivningsanpassning: Toppen av ventilskaftet är försedd med ett fyrkantigt axelgränssnitt (i enlighet med ISO5211 F05-F10 standard), som kan installeras direkt med pneumatiska/elektriska ställdon, och vridmomentutmatningsfelet är ≤5%.

Tillämpliga media och typiska scenarier

Halar-belagd skivfjärilsventil är designad för följande media:

1. Stark syra/alkali: såsom galvaniseringslösning (innehållande kromsyra), våt klorgas i klor-alkaliprocess, fosforsyrakoncentrat;

2. Organiska lösningsmedel: petrokemiska mellanprodukter såsom bensen, estrar, ketoner, etc.;

3. Oxiderande media: väteperoxid (koncentration≤50%), natriumhypokloritlösning;

4. Vätska med hög renhet: CIP/SIP-rengöringsmedel i läkemedelsindustrin, leverans av ultrarent vatten.
