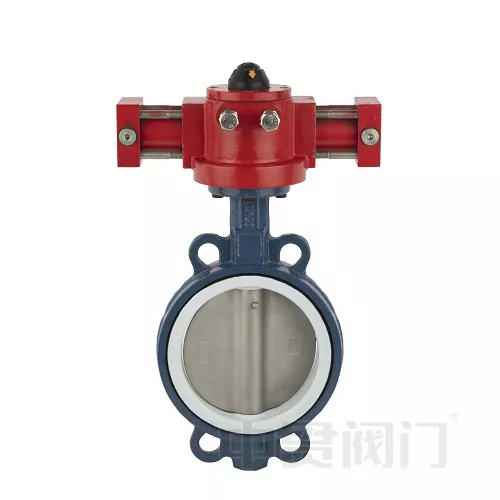

Hydrauliskt ställdon, koncentrisk vridspjällsventil

hydrauliska ställdonets koncentriska vridspjällsventil kännetecknas av en skiva som roterar runt en central axel för att kontrollera flödet, medan hydrauliska ställdon använder vätsketryck för att flytta ventilen. Denna kombination möjliggör exakt och kraftfull kontroll av vätskeflödet i olika applikationer, särskilt där automatisering önskas och högre vridmoment behövs.

I. Arbetsprincip

Industriella vätskekontrollsystem reglerar flödet genom att öppna och stänga vridspjällsventiler. Den hydrauliska vridspjällsventilen använder ett hydrauliskt drivsystem för att omvandla vätsketrycket till mekanisk energi, vilket driver ventilaxeln för att fullborda en 90° rotationsrörelse. Jämfört med elektriska/pneumatiska ställdon ger det hydrauliska systemet högre vridmoment och bättre slagtålighet.

II. Kärnstruktur och funktioner

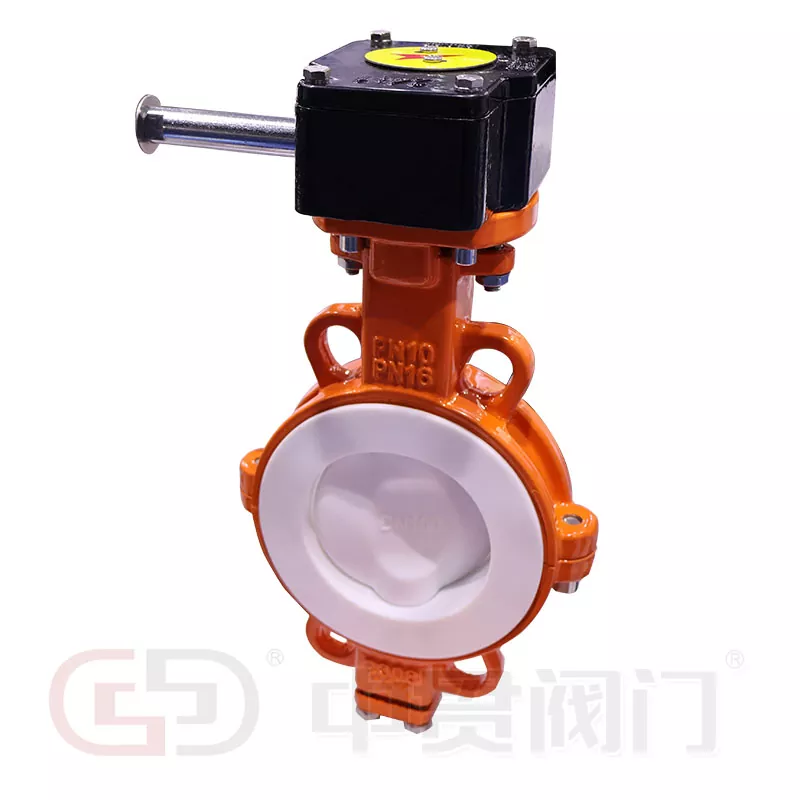

Ventilkroppskomponenter

Skiva: Öppnar och stänger flödesbanan genom att rotera 90°.

Ventilskaft: Kärntransmissionskomponenten som ansluter ställdonet till skivan.

Tätningssystem: EPDM mjuktätande ventilsäte säkerställer noll läckage.

Anslutningsmetod: Flänsad/wafer-design (kompatibel med ANSI/EN-standarder).

Hydrauliskt ställdon

Oljetrycket driver en kolvcylinder och avger linjär kraft → omvandlas till roterande vridmoment.

Standard 90° slaglängd, svarstid ≤ 3 sekunder.

Som tillval enkelverkande (fjäderretur) eller dubbelverkande (dubbelriktad hydraulisk drivning).

III. Tekniska fördelar
