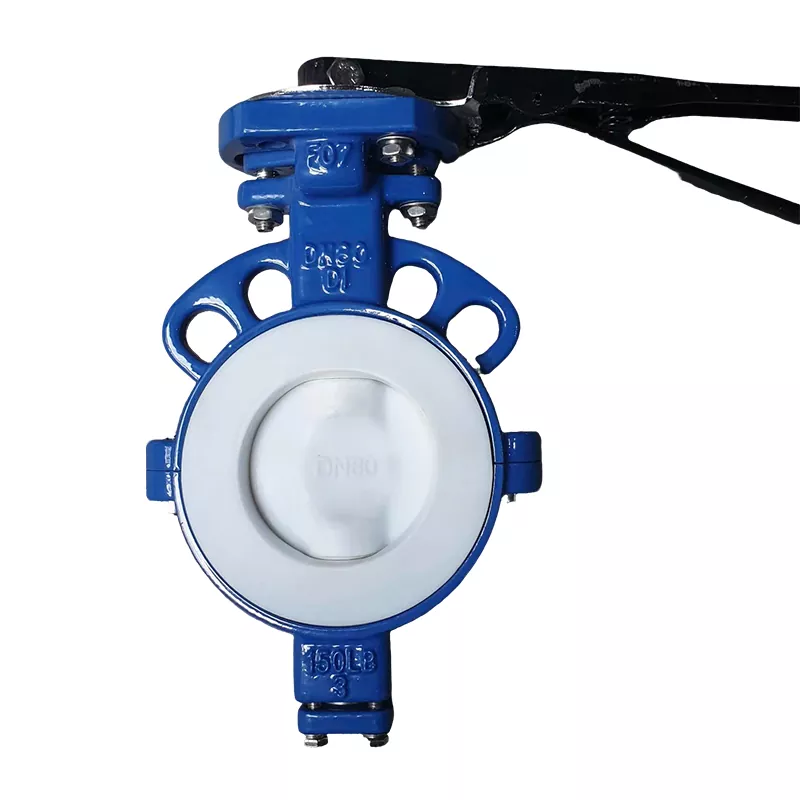

Delad kropp Helt PTFE fodrad vridspjällsventil

Den splittrade PTFE-fodrade fjärilsventilen från Zhongguan Valve är en förstklassig, högpresterande vätskekontrolllösning utformad speciellt för världens mest utmanande industriella miljöer. Denna flaggskeppsventil kombinerar avancerad strukturell innovation med elitmaterialvetenskap och har ett foder av högdensitetspolytetrafluoreten (PTFE) av högsta kvalitet som ger en ogenomtränglig skydd mot extrem kemisk korrosion, nötande slitage och termisk instabilitet.

Kompromisslöst fullständigt korrosionsskydd

Ventilhuset invändigt och externt, tillsammans med skivans kärna, är helt inkapslat med kraftig polytetrafluoreten (PTFE). Detta skapar en ogenomtränglig, icke-reaktiv barriär mot starka syror, koncentrerade alkalier, klor och mycket reaktiva organiska lösningsmedel. Den ultralåga friktionskoefficienten för PTFE minimerar operativt vridmoment, förhindrar mediaansamling och minskar nötande erosion från suspenderade partiklar.

Den tekniska fördelen med delad kroppsdesign

Ventilen har en unik löstagbar övre/nedre eller vänster/höger delad ventilkropp, säkert fastklämd av flänsbultar med hög hållfasthet.

• In-Line-underhåll utan demontering: Denna struktur av delad typ tillåter underhållsteam att inspektera, serva eller byta ut interna slitagekomponenter (som PTFE-ventilsätet och inkapslad skiva) utan att helt ta isär det strukturella rörledningssystemet. Lossa helt enkelt kroppens anslutningsbultar för att separera ventilhuset.

• Minimerad driftstopp och arbetskostnader: Det förenklar underhållet i trånga utrymmen, sänker arbetskostnaderna och förbättrar systemets driftseffektivitet avsevärt.

• Sömlös eftermontering av rörledningar: Den delade konfigurationen förenklar att lägga till eller byta ventiler i befintlig rörledningsinfrastruktur under tekniska tekniska renoveringar.




Tekniska specifikationer och materialstandarder

Parameter	Specifikationsdetaljer
Märke / Tillverkare	Zhejiang Zhongguan Valve Manufacture Co., Ltd.
Nominell diameterintervall	DN40 till DN1600 (överdimensionerade anpassade modeller upp till DN2400 tillgängliga på begäran)
Tryckbetyg	PN6 / PN10 / PN16 / Klass 150
Kroppsdesign	Tvådelad delad kropp (övre/nedre eller vänster/höger delad inriktning)
Foder & sitsmaterial	Premium Virgin PTFE / PFA / Högtemperatur FEP
Baskroppsmaterial	Segjärn (GGG40/50), kolstål (WCB), rostfritt stål (CF8, CF8M)
Skivkonfiguration	PTFE/PFA helt inkapslad skiva, SS316, Hastelloy, duplex stålkärna
Anslutning Standard	Wafer, Lug, U-Section, Flänsed Ends (Fullständigt kompatibel med ASME, DIN, JIS, BS)
Ställdonskompatibilitet	Manuell Anglo Spak, snäckväxellåda, pneumatiskt ställdon, elektriskt ställdon

Mål applikationsfält

Våra helt PTFE-fodrade fjärilsventiler med delad kropp fungerar som säkerhetskritiska komponenter för exakt strypning och absolut isolering över olika högrenhets- och farliga processlinjer:

• Kemisk och petrokemisk bearbetning: Pålitlig hantering av koncentrerad svavelsyra, saltsyra, kaustiksoda och mycket flyktiga kemiska reagenser samtidigt som absolut processsäkerhet garanteras.

• Farmaceutisk och bioteknisk tillverkning: Kompatibla, inerta och icke-kontaminerande ytdesigner som upprätthåller sterila förhållanden och säkert motstår aggressiva Clean-In-Place (CIP) och Sterilize-In-Place (SIP) kemiska behandlingar.

• Mat- och dryckesproduktion: Smakneutrala, giftfria PTFE-foderkomponenter som förhindrar satskontamination och uppfyller strikta sanitära standarder.

• Industriell vattenbehandling och avsaltning: Mycket stabil kontroll över sura eller alkaliska vattenflöden, kemiska doseringsledningar och nätverk för återvinning av bräckvatten med hög salthalt.




Anpassade OEM/ODM-tjänster och kvalitetsefterlevnad

På Zhongguan Valve förstår vi att unika arbetsförhållanden kräver skräddarsydda lösningar. Vi tillhandahåller omfattande, professionella OEM- och ODM-anpassningstjänster för att uppfylla målinriktade tekniska specifikationer:

• Materialkonfiguration: Anpassade alternativ för speciallegerade skivkärnor (som Hastelloy eller Monel för elitkemisk bearbetning) eller anpassade ultrarena PFA-foder för vätskor av halvledarkvalitet.

• Dimension och aktiveringsmatchning: Anpassade toppflänskonfigurationer enligt ISO 5211 för sömlös, direkt integrering med dina befintliga automatiserade pneumatiska eller elektriska ställdon.

• Privat märkning och varumärke: Laser-etsade namnskyltar, anpassade färgbeläggningar och egenutvecklad gjutgods som är skräddarsydd för internationella ventildistributörer.

Rigorös kvalitetssäkring

Varje enskild helfodrad ventil genomgår strikt tillverkningsinspektion innan den lämnar fabriksgolvet. Detta inkluderar ett högspänningsgnisttest för att säkerställa noll mikroporositet eller nålhål i PTFE-foderskiktet, följt av standard hydrostatisk skal- och sätestrycktestning. Våra produktionsprocesser är helt certifierade enligt ISO 9001, CE-direktivet och API-standarder, vilket ger internationella inköpschefer fullständig fälttillförlitlighet.

Exportförpackning, frakt och efterförsäljningslogistik

Export-Standard skyddsförpackning

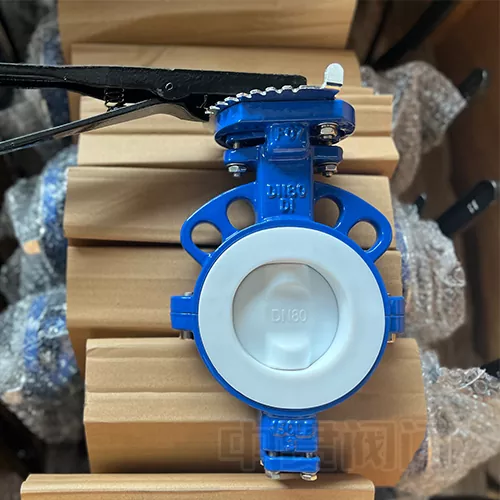

För att förhindra transportskador, friktionsnötningar eller kontaminering av det inre PTFE-fodret är alla ventiler försedda med skyddande plaständlock, vakuumlindade och säkert förankrade i kraftiga, IPPC-certifierade gasningsfria sjövärdiga trälådor. Närhet till stora sjöhamnar (Ningbo och Shanghai) säkerställer snabb, förutsägbar sjöfartstransit över alla havs-, flyg- och järnvägsfraktkanaler.

Omfattande kundsupport

• 18 månaders garanti: Baksida av full kvalitet som täcker alla mekaniska och tätande komponenter under normala driftsförhållanden från leveransdatum.

• Tekniskt svar dygnet runt: Vårt professionella applikationsteam svarar inom 24 timmar för att hjälpa internationella kunder med installationsriktlinjer, vridmomentberäkningar och automatiserad ställdonkalibrering.

• Livscykelreservtillgänglighet: Originaltätningar, PTFE-säten och skaft hålls permanent i lager för att garantera snabb global leverans och minimera driftavbrott hos kunden.

Skicka förfrågan

Är du redo att uppgradera ditt systems korrosionsskydd?Kontakta vårsäljingenjörer idag för konkurrenskraftiga priser, anpassade materialkonfigurationer eller tekniska katalogförfrågningar.
