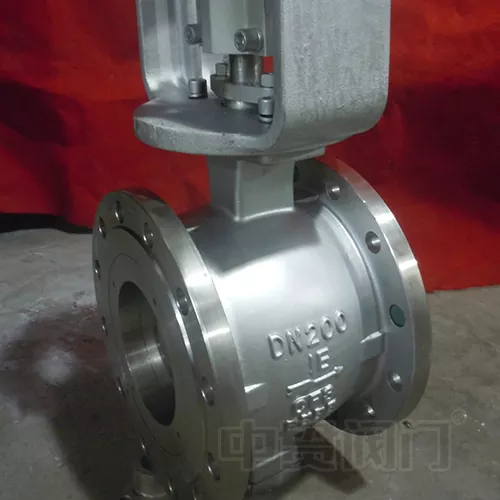

Rostfritt stål V-port kulventil

Zhongguan V-Port kulventil i rostfritt stål är en högpresterande industriell ventil specialbyggd för precisionsflödesmodulering och svåra serviceförhållanden. Tillverkad av förstklassigt rostfritt stål och med en avancerad V-kula geometri, den utmärker sig i att hantera korrosiva vätskor, högtemperatur- och högtryckssystem och komplexa medier som innehåller suspenderade partiklar eller fibermaterial.

Denna ventil har omfattande användning inom petrokemisk raffinering, kraftproduktion, metallurgisk bearbetning, livsmedels- och dryckesproduktion, läkemedelstillverkning, massa och papper och miljöskyddssektorer. Den är allmänt erkänd för sin överlägsna tätningsintegritet, exceptionella slitstyrka och förlängda livslängd, vilket gör den till en oumbärlig komponent i moderna processtyrningssystem.

Kärndesignegenskaper och tekniska fördelar

1. Precisions V-Port-kulgeometri för noggrann kontroll

Den V-formade konturen som är bearbetad i kulytan möjliggör mycket exakta flödesegenskaper och erbjuder både linjära och lika procentuella kontrollkurvor. Med ett nedsänkningsförhållande som överstiger 100:1 är denna ventil idealisk för tillämpningar som kräver strikt processreglering, såsom reaktormatningskontroll och flödesbalansbalansering.

2. Självrengörande klippning förhindrar igensättning

När kulan med V-porten roterar genererar den vassa kanten på V-skåran en kraftfull skjuveffekt som effektivt skär genom fibrer, massafibrer, uppslamningar och fasta partiklar som är med i vätskeströmmen. Denna unika självrengörande åtgärd förhindrar mediaansamling och ventilstopp, vilket ger en tydlig fördel i utmanande applikationer som involverar papper, slam, avloppsvatten och andra fasta vätskor.

3. Premium metallurgi och avancerad ythärdning

• Basmaterial: Ventilkroppar och kulor finns i högkvalitativa rostfria stålalternativ, inklusive 304, 316 och CF8M (CF3M), som erbjuder utmärkt motståndskraft mot ett brett utbud av frätande media.

• Ytförbättring: För extremt krävande förhållanden kan tätningsytor förstärkas med volframkarbid eller keramiska beläggningar applicerade via termisk sprutteknik med hög hastighetssyrebränsle (HVOF). Denna behandling uppnår ythårdhet upp till HRC 65 eller högre, vilket dramatiskt förbättrar motståndskraften mot erosion, nötning och nötning, och förlänger livslängden med flera multiplar jämfört med obelagda alternativ.

4. Flera tätningslösningar för extrem temperatur och tryck

Beroende på dina specifika servicekrav erbjuder vi en rad tätningskonfigurationer:

• Mjuk tätning (PTFE/PPL): Idealisk för tillämpningar med omgivningstemperatur, lågtryck och rena media, för att uppnå läckagehastigheter så låga som klass VI (noll synligt läckage).

• Metallhård tätning (metall-till-metall): Konstruerad för högtemperaturtjänster upp till 450°C (842 °F), högtryckssystem och abrasiva media, vilket bibehåller stabil läckageprestanda på klass IV till VI nivåer.

• Flexibel grafitkomposittätning: Kombinerar utmärkt motstånd mot höga temperaturer med gynnsam elasticitet, vilket gör den särskilt lämplig för ång- och termiska oljesystem.

5. Standardiserad aktivering & Smart Control Integration

• ISO 5211-kompatibel monteringsfläns: Möjliggör direkt, verktygsfri installation av elektriska, pneumatiska eller snäckväxelställdon, som stöder 4–20mA analoga signaler och digitala busskommunikationsprotokoll (som Profibus, Modbus och Foundation Fieldbus) för sömlös integrering i automatiserade DCS- och PLC-styrsystem.

• Säkerhetskonstruerad stam: har en utblåsningssäker spindelkonstruktion kombinerad med en integrerad gräns-stopp-låsmekanism, vilket säkerställer säker och pålitlig drift även under högtryckssvall.

6. Mångsidiga anslutningsmetoder och strukturella konfigurationer

• Anslutningstyper: Tillgänglig i flänsade (RF, FF), wafer/lug-typ, gängade (NPT, BSP), sockets-svets och stumpsvetsade ändar, kompatibla med stora internationella rörledningsstandarder inklusive ANSI, DIN, JIS och GB.

• Strukturella alternativ: Erbjuds i standard V-portskontrollkonfiguration, såväl som dubbelsätade tätningsdesigner för dubbelriktad avstängning eller högfrekventa på/av-cyklingstillämpningar.

Typiska applikationsindustrier och scenarier

Snabbvalsguide – Hjälper dig att välja rätt ventil

För att underlätta exakt val av ventil rekommenderar vi att tillhandahålla följande driftsparametrar till vårt tekniska team:

• Medieegenskaper: Namn, korrosivitet, innehåll av fasta ämnen (typ och koncentration), viskositet

• Driftsförhållanden: Arbetstryckintervall, temperaturområde, erforderlig flödeskoefficient (Cv/Kv)

• Styrkrav: Önskad flödeskarakteristik (linjär/lika procent), ställdontyp (manuell/elektrisk/pneumatisk), styrsignalpreferens

• Anslutningsspecifikationer: Flänsklassificering, rörschema, ändanslutningstyp

Vår erfarna ingenjörspersonal erbjuder gratis storleksberäkningar och anpassade lösningsdesigntjänster för att säkerställa optimal ventilprestanda för din specifika applikation.

Kvalitetssäkring och tillverkningsstandarder

• Överensstämmelse: Tillverkad i enlighet med internationellt erkända standarder inklusive ISO 9001, API 6D, API 607 ​​(brandsäker) och GB/T 12237.

• Rigorösa tester: Varje ventil genomgår 100 % hydrostatisk trycktestning, inspektion av sätesläckage och materialspektralanalys för att garantera noll-defekt leverans.

• Spårbarhet: Fullständig materialspårbarhet och omfattande inspektionsdokumentation upprätthålls för kvalitetsdokumentation.

Eftermarknadsservice och garantiåtagande

1. Garantiperiod: 12 månader från idrifttagningsdatum, täckande tillverkningsfel.

2. Livstids teknisk support: Fri tillgång till vårt ingenjörsteam för felsökning, underhållsvägledning och reservdelsrekommendationer under ventilens livslängd.

3. Nödåtgärd: Prioriterad 48-timmars support på plats eller på distans för kritiska systemfel.

Varför välja Zhongguan?

• 18+ års erfarenhet av specialiserad ventiltillverkning

• Exporteras till över 30 länder på fem kontinenter

• Full anpassningsförmåga – icke-standardiserade storlekar, speciallegeringar och anpassade beläggningar tillgängliga på begäran

• Strikt processkontroll med fullständigt dokumenterad kvalitetsspårbarhet

• Konkurrenskraftiga priser med direkt fabriksförsörjning – inga mellanhänder

Zhongguan Valve – Precisionsteknik för varje flödesutmaning.

För detaljerade tekniska datablad, CAD-ritningar eller personlig valhjälp, tveka inte att kontakta vårt säljteam. Vi ser fram emot att bygga ett långsiktigt partnerskap med dig.
