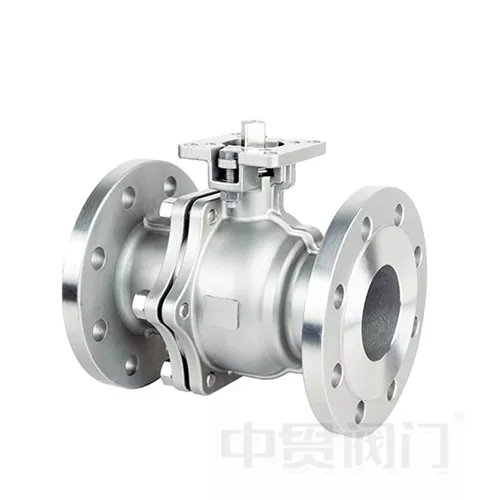

ASME standardfläns, högplattform, kulventil i rostfritt stål

ASME standardfläns och högplattform kulventil i rostfritt stål är en industriell ventil av professionell kvalitet konstruerad för att hantera korrosiva media, höga temperaturer/högtrycksförhållanden och stränga tätningskrav i vätskekontrollsystem.

Ventilhuset och alla fuktade delar är tillverkade av förstklassigt rostfritt stål (CF8 / CF8M / CF3M tillgängligt), kombinerat med ASME B16.5 standardflänsar för att säkerställa säker och pålitlig anslutning till rörsystem. Jämfört med konventionella kulventiler är den unikaintegrerad högplattformsdesignhar en standardiserad ISO 5211 monteringsplatta direkt ovanpå ventilhuset, vilket möjliggör snabb installation av pneumatiska, elektriska eller elektrohydrauliska ställdon utan extra fästen.

Som en av kärnprodukterna frånZhongguan ventil, denna kulventil har använts i stor utsträckning i olje- och gastransmission, kemiska reaktorsystem, sanitetsledningar av livsmedelskvalitet, farmaceutiskt renat vattensystem, avsaltning av havsvatten och marina ballastsystem. Med utmärkt korrosionsbeständighet, bubbeltät nollläckagetätning och brandsäker design ger den en långsiktig stabil drift samtidigt som underhållsfrekvensen och den totala ägandekostnaden reduceras avsevärt.

Viktiga tekniska fördelar

1. Utmärkt korrosions- och högtemperaturbeständighet

• Materialalternativ: Ventilhus och kula gjorda av CF8 / CF8M (304 / 316 rostfritt stål) eller högre kvalitet CF3M (316L). Optimerad nickel-, krom- och molybdenhalt ger enastående motståndskraft mot svavelsyra, saltsyra, alkaliska lösningar, saltspray och olika organiska lösningsmedel.
• Temperaturområde: Lämplig för -29°C till +250°C (förlängbar till +350°C med högtemperaturpackningsalternativ). Fungerar tillförlitligt i ångledningar, heta oljesystem och andra högtemperaturapplikationer utan tätningsfel eller kroppsdeformation.
• Kompatibla media: Råolja, naturgas, syra/alkalilösningar, havsvatten, farmaceutiska lösningsmedel, livsmedelsmaterial, klorhaltiga medier, etc.

2. Bubbeltät nollläckage + brandsäker design

• Läckageklass: Testad enligt ISO 5208 Klass VI (bubbeltät) — inget synligt läckage under nominellt tryck. Idealisk för giftiga, brandfarliga eller högvärdiga medier.
• Brandsäker struktur: Metall-till-metall sekundär tätningsyta mellan kula och säte. Även efter utbrändhet i mjukt säte, upprätthåller ventilen grundläggande avstängning, vilket uppfyller API 607 ​​/ ISO 10497 brandsäkra standarder.
• Antistatisk design: Antistatisk fjäder mellan spindel och kula säkerställer tillförlitlig laddningsavledning, vilket eliminerar explosionsrisker från statisk elektricitet.

3. Integrerad högplattformskonstruktion – ställdonmontering på 5 minuter

• Gränssnittsstandard: Hög plattform överensstämmer med ISO 5211, direkt matchande stora märken av pneumatiska och elektriska ställdon – inga anpassade adapterplattor eller fästen krävs.
• Installationseffektivitet: Montering av ställdon på plats kräver endast bultning + spindelkoppling. En person kan slutföra jobbet inom 5 minuter, vilket sparar 2/3 av installationstiden jämfört med traditionella konsolmonterade ventiler.
• Driftstabilitet: Den integrerade plattformen förkortar överföringsavståndet mellan ställdon och spindel, vilket minskar spelet och förbättrar cykellivslängden och noggrannheten för positionsåterkoppling.

4. Lågt flödesmotstånd & högt CV-värde – energibesparing

• Flödesvägsdesign: Full- eller standardhålsdesign med jämna inre konturer minimerar tryckfallet. Modeller med full borrning levererar ett Cv-värde nästan identiskt med samma storlek rör, vilket bevarar de ursprungliga systemflödesegenskaperna.
• Energibesparing: Lågt flödesmotstånd innebär minskad pumpenergiförbrukning. För 24/7 kontinuerlig drift i kemiska eller vattenreningsverk kan de årliga elbesparingarna vara betydande.

5. Förebyggande av läckage på flera nivåer och lång livslängd

• Spindeltätning: PTFE-tätning med V-ring med fjäderbelastad förspänning kompenserar automatiskt för slitage - ingen frekvent åtdragning av packboxen krävs.
• Kulstöd: Flytande eller tappmonterad kuldesign (beroende på storlek) med självsmörjande bussningar minskar vridmomentet och förlänger livslängden. Testad till >50 000 växlingscykler per GB/T 12237.

Typiska applikationer och industrier

Enkel installation och lågt underhåll

• Flänsanslutning: Överensstämmer med ASME B16.5 (klass 150 / 300 / 600). Direktpassning till standardrörflänsar - ingen anpassad modifiering krävs.
• Snabb demontering: Manöverdon bultat direkt på plattformen. Att ta bort ställdonet för manuell nödmanövrering eller inspektion påverkar inte ventilhuset eller röranslutningen.
• In-line underhåll: Vissa modeller stöder in-line demontering (kontrollera specifik design) — byt ut säten eller tätningar utan att ta bort hela ventilen från rörledningen, vilket avsevärt minskar stilleståndstiden.
• Underhållsintervall: Under normala förhållanden, inspektera packningens tätning och driftsmoment var 12:e månad. Den faktiska livslängden kan överstiga 5 år beroende på media och cykelfrekvens.

Tekniska specifikationer

Tillgängliga alternativ

• Ställdonstyp: Manuell snäckväxel / Enkel/dubbelverkande pneumatisk / Elektrisk (24V/110V/220V/380V) / Elektrohydraulisk
• Säte Material: PTFE / RPTFE / PEEK / Metall hård tätning
• Kulbehandling: Spegelpolerad / Nitrerad härdning / Volframkarbidbeläggning
• Specialtillval: Låsanordning / Rengöringsport / Förlängd skaft / Isoleringsmantel

Varför välja Zhongguan-ventil?

• Tillverkningsstandarder: Strikt efterlevnad av ASME, API, ISO, GB/T-standarder. Materialcertifikat, trycktestrapporter och brandsäkra certifikat finns tillgängliga.
• Kvalitetssäkring: 100% fabrikstryckprovning + tätningstestning. Varje ventil är garanterad att uppfylla specificerade parametrar.
• Snabbt svar: Standardprodukter i lager skickas inom 24 timmar. Icke-standardiserade / anpassade beställningar levereras inom 2–4 veckor.
• Teknisk support: Full service från storleksberäkning och installationsvägledning till underhåll efter försäljning.
