DIN Standardbälg Tätad vinkelklotventil

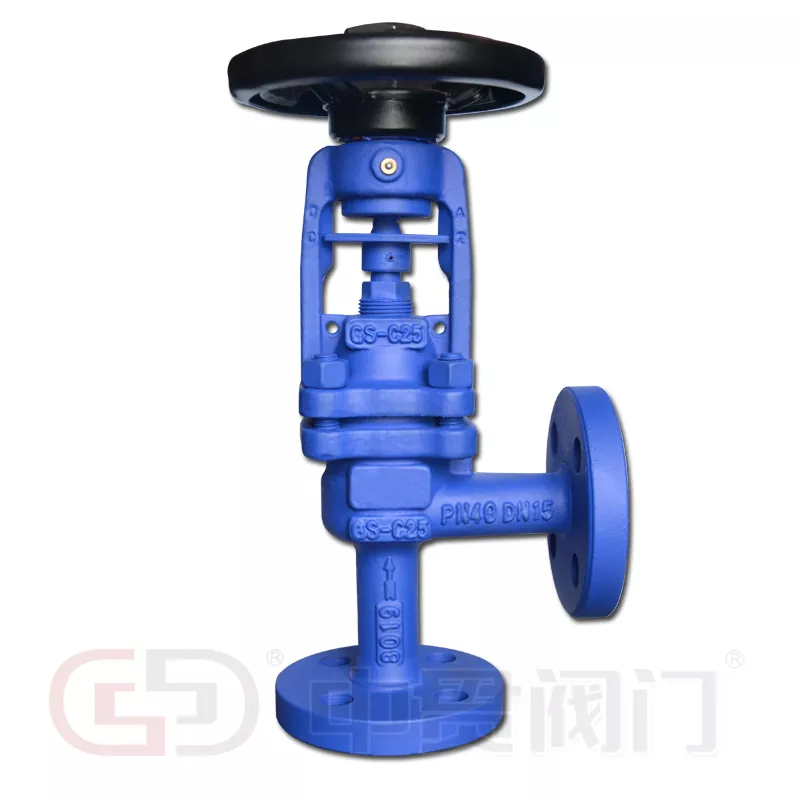

Zhongguan levererarDIN Standardbälg Tätad vinkelklotventilför industriell anskaffning av rörledningar, som kombinerar en 90° vinkel-kroppsstruktur med metallisk bälgstammetätning för ånga, termisk olja, hetvatten, processgaser och ammoniaksystem. Ventilen är tillgänglig i kroppsmaterial inklusive gjutjärn, segjärn, gjutstål och rostfritt stål, med bälgalternativ i SS304, SS316, SS316L, SS310S och Hastelloy C. Det specificerade storleksintervallet är DN15–DN400, med tryckklasser på PN16–0PNC maxtemperatur och en listad maxtemperatur på 60°C.

Vinkelmönsterdesign för industriella rörledningar

Den vinkelmönstrade kroppen omdirigerar flödet genom 90°, och integrerar en riktningsändring i ventilstrukturen. Detta arrangemang kan eliminera en separat krök i kompatibla rörlayouter, minska antalet anslutningar och förenkla installationen i trånga utrymmen.

• Kompakt pipeline routing:Integrerar flödesriktningsändringar vid ventilplatsen.
• Flödesreglering:Globventilskivan och sätet styr passagen av processmedia.
• Avstängningsprestanda:Sittstrukturen stöder isolering i industriella vätskesystem.
• Tillgång till underhåll:Motorhuven och spindelenheten ger åtkomst till interna driftskomponenter.

Metallisk bälg tätningsstruktur

Den metalliska bälgen omger den rörliga skaftet och expanderar eller drar ihop sig under ventildrift. Det skapar en barriär mellan processmediet och den yttre miljön, vilket minskar beroendet av konventionell packning som primär stamtätning.

Dubbel tätning med bälg och packning

Tätningsarrangemanget kombinerar en metallbälg med sekundär PTFE- eller grafitpackning.

• Primär tätning:Bälgen begränsar processmediumläckage längs ventilskaftet.
• Sekundär tätning:Packning ger en ytterligare barriär om bälgen tappar integritet.
• Driftstabilitet:Lämpliga bälgmaterial och sund mekanisk designstödtjänst i system som utsätts för förhöjda temperaturer och upprepad ventildrift.

Denna konfiguration är särskilt relevant för applikationer med ånga, termisk olja och processgas där extern läckagekontroll är viktig.

Material och tekniska specifikationer

Materialval för olika driftsförhållanden

• GG25 och GGG40:Tillval för gjutjärn och segjärn för industriella vatten- och elsystem inom deras tillämpliga driftsklasser.
• 1,0619+N (GS-C25):Gjutstål för industriella tryckhaltiga applikationer.
• 1,4308 (CF8) och 1,4408 (CF8M):Alternativ i rostfritt stål för tjänster som kräver korrosionsbeständighet.
• SS316L och SS310S bälgar:Alternativa rostfria stålsorter för olika kemiska och termiska miljöer.
• Hastelloy C-bälg:Ett legeringsalternativ för krävande applikationer för korrosiva media.
• Stellite hårdbeläggning:Valfri ytbehandling av sits och skiva för applikationer som kräver ökad motståndskraft mot slitage.

Media och industriella tillämpningar

DIN standardbälg tätad vinkelklotventil är lämpad för industriella system som kräver riktningsflödesändringar, kontrollerad vätskepassage och minskat spindelläckage.

• Ångsystem:Industriell ångdistribution och termisk bearbetning — se ävenDIN standardbälg tätad klotventil.
• Termiska oljekretsar:Värmeöverföringssystem som arbetar vid förhöjda temperaturer — denDIN standard klotventilär ett relaterat alternativ med rakt mönster.
• Vattencirkulation:Varm- och kallvattenledningar i industrianläggningar.
• Processgasledningar:Gashanteringssystem där skafttätning är en viktig designövervägande.
• Ammoniakväxter:Processsystem som kräver lämplig materialkompatibilitet.
• Värmeinstallationer:Industriella värmeöverföringsnätverk som använder ånga eller termiska vätskor.

Vinkelkroppskonfigurationen kombinerar flödesriktningsändringar och ventildrift i en enhet, vilket gör den användbar i kompakta rörlayouter. För relaterade rörledningskomponenter, seDIN standard backventil, denDIN standard grindventil, ochDIN Standard Y Typ Sil.

Nyckelspecifikationer för val av ventil

DIN-standardbälgens tätade vinkelklotventil kan utvärderas med hjälp av följande drifts- och installationsparametrar:

1. Medium:Ånga, termisk olja, vatten, ammoniak eller processgas.
2. Driftsförhållanden:Designtryck, normal temperatur och maximal driftstemperatur.
3. Rörledningsmått:DN-storlek, anslutningstyp och installationsutrymme.
4. Materialkrav:Kaross, motorhuv, bälg, säte, skiva och förpackningsmaterial.
5. Ventilfunktion:Flödesreglering, isolering eller en kombination av båda.
6. Tillämplig standard:Erforderlig DIN-standard, anslutningsmått och inspektionskrav.

Zhongguan tillverkning och teknisk support

Zhejiang Zhongguan Valve Manufacture Co., Ltd.har fokuserat på ventilproduktion och leverans i mer än 19 år, med produktionsbaser i Tianjin och Wenzhou. Tianjin-basen etablerades 2016, följt av etableringen av Zhejiang-företaget i Oubei, Yongjia, Wenzhou, 2019.

Dess produktsortiment inkluderarfjärilsventiler, kulventiler, grindventiler, backventiler, fotventiler, silar och styrventiler. Produktionsutrustning inkluderar ventiltryckprovningsmaskiner, ventilsätesinstallationsutrustning, axelhylsinstallationsutrustning och ventilmarkeringsutrustning.

Teknisk support täcker val av ventil enligt driftstemperatur och mediumtyp. Produktionsinspektioner inkluderar trycktestning, och företaget ger ett års garanti med gratis ersättning för bekräftade kvalitetsrelaterade problem under sina servicevillkor. Du kan också granska vårcertifikatochkooperativa fall.

För industriella system för ånga, termisk olja, vatten och gasDIN Standard vinkeltyp Bälg Tätad klotventilkombinerar en vinkelmönsterkropp, metallisk bälgskafttätning och flera materialalternativ för industriella pipelineapplikationer. Utforska helaDIN standard industriventilsortiment för relaterade rörledningskomponenter.

FAQ

Kan ventilen installeras i valfri riktning?

Installationen ska följa flödesriktningen som anges på ventilhuset. Vinkelkroppen har definierade inlopps- och utloppsportar, så rörlayouten måste matcha den avsedda flödesvägen.

Vilka är de tidiga tecknen på bälgslitage eller fel?

Externt läckage runt spindelområdet, instabilt nedströmstryck eller en märkbar förändring av arbetsmomentet kan indikera bälgslitage. Den sekundära packningen kan ge tillfällig tätning, men bälgen bör inspekteras och bytas ut om skada bekräftas.

Kan ventilen förses med ställdon?

Ventilen kan levereras med ett monteringsgränssnitt för kompatibla manuella, pneumatiska eller elektriska ställdon. Valet av ställdon beror på vridmomentkrav, slaglängd och driftsförhållandena för den specifika ventilstorleken.

Vad bör kontrolleras vid flänsinstallation?

Kontrollera flänsuppriktning, packningstyp och bultåtdragningssekvens. Ojämn bultbelastning kan förvränga kroppen eller orsaka läckage, särskilt på större DN-storlekar och högre tryckklasser.

Finns utbytesbälgar och säteskomponenter tillgängliga separat?

Ersättningsbälg, säte, skiva och packningskomponenter kan levereras för kompatibla ventilmodeller. Den korrekta delen beror på ventilstorlek, tryckklass, kroppsmaterial och bälgmaterial som ursprungligen angavs.Kontakta ossmed den ursprungliga specifikationen för en ersättningsoffert.
