Grindventilerär mycket använda flödeskontrollkomponenter i industriella rörledningssystem där pålitlig avstängning, minimalt tryckförlust och lång livslängd krävs. Den här artikeln förklarar hur slussventiler fungerar, hur deras strukturella design påverkar prestanda och hur tekniska parametrar påverkar valbeslut. Den tar också upp vanliga frågor som ställs av ingenjörer och inköpsproffs, och ger en strukturerad, praktisk referens som är anpassad till verklig industriell användning och sökbeteende.
En slussventil är en ventil med linjär rörelse designad främst för on/off-service snarare än flödesreglering. Kärnmekanismen består av en platt eller kilformad grind som rör sig vertikalt mellan två ventilsäten. När den är helt öppen dras porten helt tillbaka från flödesbanan, vilket tillåter vätska att passera igenom med minimalt motstånd. När den är stängd sjunker grinden för att bilda en tät tätning mot sätena, vilket effektivt stoppar flödet.
Denna designprincip gör slussventiler särskilt lämpliga för applikationer som kräver fullt flöde och sällsynt drift. Till skillnad från strypventiler minimerar slussventiler turbulens och erosion när de är helt öppna, vilket bidrar till längre systemlivslängd och lägre energiförluster.

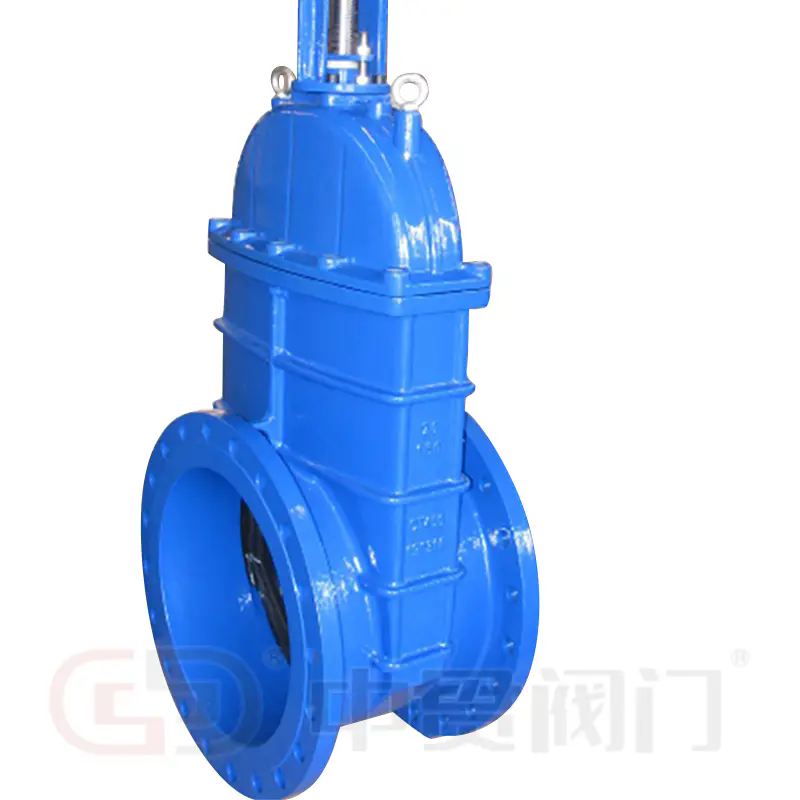

Ur ett strukturellt perspektiv inkluderar vanliga slussventilkonfigurationer stigande och icke-stigande spindelkonstruktioner. Stigande spindelventiler ger visuell bekräftelse på ventilens position, medan icke-stigande spindelkonstruktioner är att föredra i installationer med begränsat vertikalt spel. Internt kan slussventiler använda solida kilar, flexibla kilar eller parallella skjutportar, var och en vald baserat på tryck, temperatur och mediaegenskaper.
Att förstå tekniska parametrar är väsentligt för att utvärdera slussventilens lämplighet i ett givet system. Dessa parametrar påverkar direkt tätningens tillförlitlighet, driftsäkerhet och långtidshållbarhet.
| Parameter | Beskrivning | Industriell betydelse |
|---|---|---|
| Nominell diameter (DN) | Ventilens inre passagestorlek | Säkerställer kompatibilitet med rörledningsdimensioner och flödeskrav |
| Tryckklassificering (PN/klass) | Högsta tillåtna arbetstryck | Bestämmer säker drift under systemtrycksförhållanden |
| Kroppsmaterial | Vanligtvis gjutjärn, kolstål, rostfritt stål, legerat stål | Definierar korrosionsbeständighet, styrka och temperaturtolerans |
| Sätesmaterial | Metall-till-metall eller mjukt sittande mönster | Påverkar tätningsprestanda och slitstyrka |
| Driftstemperatur | Minsta och högsta tillåtna temperaturer | Säkerställer ventilintegritet i högtemperatur- eller kryogena system |
| Avsluta anslutning | Flänsad, gängad, svetsad | Påverkar installationsmetod och underhållstillgänglighet |
Exakt anpassning av dessa parametrar till systemdesignförhållanden minskar risken för fel och optimerar livscykelkostnaden. I högtrycks- eller högtemperaturmiljöer blir materialval och sätesdesign särskilt kritiska.
Grindventiler används inom ett brett spektrum av industrier på grund av deras enkla struktur och pålitliga avstängningsförmåga. I vattenrening och kommunala försörjningssystem är slussventiler vanligtvis installerade i huvuddistributionsledningar där full flödeskapacitet och lågt tryckfall krävs.
Inom olje- och gassektorn används grindventiler i uppströms-, mittströms- och nedströmsoperationer. Deras förmåga att hantera höga tryck och temperaturer gör dem lämpliga för råoljeledningar, raffineringsenheter och lagringsanläggningar. Industriella standarder som API och ASME styr ofta deras design och testning i dessa miljöer.
Kraftproduktionsanläggningar är beroende av slussventiler i pannans matarvattensystem, ångledningar och kylkretsar. Här föredras metalltätade slussventiler för deras förmåga att motstå termisk cykling och abrasiva medier. Kemiska bearbetningsanläggningar använder också slussventiler där kemisk kompatibilitet och tät avstängning krävs.
Inom dessa branscher är det konsekventa kravet pålitlig isolering snarare än flödesmodulering, vilket förstärker vikten av korrekt ventilpositionering och driftpraxis.
Att välja en slussventil börjar med en tydlig förståelse av driftsförhållandena, inklusive tryck, temperatur, mediatyp och aktiveringsfrekvens. Överspecifikation ökar kostnaden utan extra fördel, medan underspecifikation introducerar operativa risker.
Underhållsrutiner fokuserar på periodisk inspektion av skaftgängor, packningsintegritet och sätesskick. Eftersom slussventiler inte är konstruerade för strypning, bör partiell öppning under service undvikas för att förhindra vibrationer och sätesskador.
Prestandautvärdering inkluderar ofta hydrostatisk testning, sätesläckagetestning och dimensionsinspektion under driftsättning. Under livslängden ger övervakning av vridmomentkrav och tätningsprestanda en tidig indikation på slitage eller felinriktning.
F: Hur skiljer sig en slussventil från en kulventil vid flödeskontroll?
S: En slussventil använder linjär rörelse för att höja eller sänka en sluss, vilket ger full flöde när den är öppen och minimal tryckförlust. En kulventil använder roterande rörelse och är bättre lämpad för snabb drift, men kan introducera högre flödesmotstånd beroende på design.
F: Hur ska en slussventil installeras för att säkerställa långsiktig tillförlitlighet?
S: Grindventiler bör installeras helt öppna eller helt stängda under systemdrift, i linje med rörledningens mittlinjer och stödjas för att undvika yttre påkänningar. Korrekt orientering av spindeln och överensstämmelse med vridmomentspecifikationerna är avgörande.
F: Hur ofta ska slussventiler underhållas i industriella system?
S: Underhållsfrekvensen beror på driftsförhållandena, men regelbunden inspektion rekommenderas, särskilt i högtemperatur- eller korrosiva miljöer. Rutinmässig cykling hjälper till att förebygga stambeslag och försämring av packningen.
Spjällventiler förblir en grundläggande komponent i industriell vätskekontroll på grund av deras strukturella enkelhet, fullflödeskapacitet och pålitliga avstängningsprestanda. När tekniska parametrar, applikationsförhållanden och underhållspraxis är korrekt inriktade, ger slussventiler lång livslängd och förutsägbar drift.
Allteftersom tillverkningsstandarder utvecklas och materialtekniken går framåt, fortsätter slussventilerna att anpassa sig till allt mer krävande driftsmiljöer.Zhongguan ventilfokuserar på att leverera grindventillösningar konstruerade för att möta internationella standarder samtidigt som de tillgodoser praktiska industrikrav.
För ytterligare teknisk information, applikationsvägledning eller projektspecifik support,kontakta ossför att diskutera hur Zhongguan Valve-produkter kan integreras i ditt pipelinesystem med tillförsikt och effektivitet.
