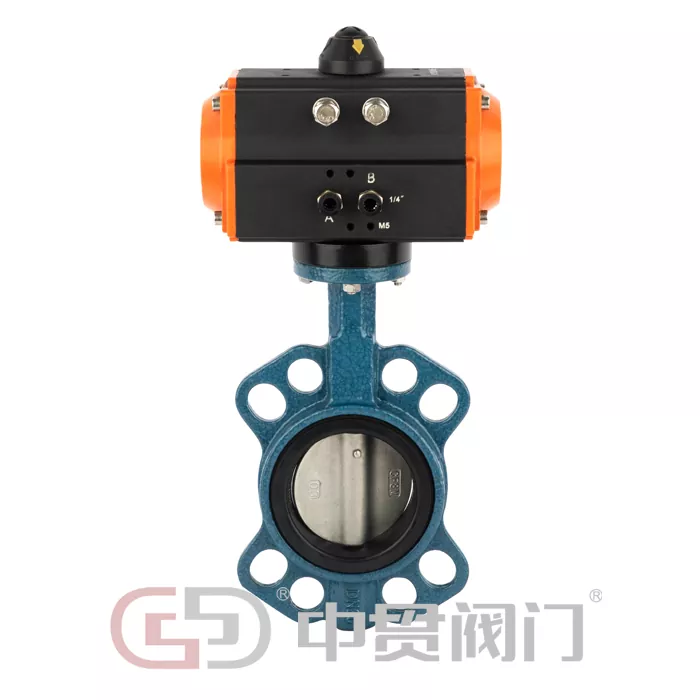

Pneumatisk manövrerad vridspjällsventil

Den pneumatiskt aktiverade vridspjällsventilen är en tryckluftsdriven fjärilsventil. Dess kärna består av ett pneumatiskt ställdon och ventilhuset. Det pneumatiska ställdonet driver ventilplattan att rotera 90°, och uppnår därigenom funktionerna att avbryta eller reglera mediaflödet i rörledningen. Fjärilsventilen ger snabbare respons och enklare drift. Den kan användas med en lägesställare för exakt kontroll och används i stor utsträckning i olika industriella och kommunala rörledningssystem, anpassad till olika medieöverföringsbehov.

Som en av Zhongguan Valves kärnprodukter, fortsätter vår pneumatisk manövrerade fjärilsventil den högkvalitativa traditionen för våra fjärilsventilprodukter. Från råvaruanskaffning till produktion och bearbetning, och sedan till färdig produkttestning, följer varje steg strikt industristandarder för att säkerställa långsiktig stabil drift och uppfylla de faktiska driftsvillkoren för olika kunder.

Drag

Kärnstrukturen i den pneumatiskt manövrerade vridspjällsventilen består av tre huvudkomponenter som samverkar för att säkerställa stabil ventildrift. Den specifika strukturen är som följer:

• Pneumatiskt ställdon: Som kraftkärnan i ventilen finns den i enkelverkande och dubbelverkande typer. Tillverkad av aluminiumlegering, den är lätt, höghållfast och ger stabilt utgående vridmoment. Den kan väljas flexibelt i enlighet med ventilens diameter och driftsförhållanden, vilket säkerställer jämn ventilplattans rotation och tillförlitlig drift.
• Fjärilsventilkropp: Ventilkroppen är gjord av gjutjärn, gjutstål eller rostfritt stål etc. Flödeskanalen är utformad för att strömlinjeformas och innerväggen är slät, vilket effektivt kan minska vätskemotståndet och minska systemets energiförbrukning; ventilplattan antar en cirkulär struktur och passar tätt med ventilsätet för att säkerställa tätningsprestanda och förhindra medialäckage.
• Styrtillbehör: Ventillägesställare, gränslägesbrytare, magnetventiler och andra tillbehör kan utrustas efter kundens behov. Positionerare kan uppnå exakt justering av ventilöppningen, gränslägesbrytare kan ge realtidsfeedback om ventilens driftstatus och magnetventiler används för att styra ställdonets verkan för att uppnå automatiserad styrning.

I. Kör- och kontrollfunktioner

Flexibel drivmetod: Använder enkelverkande eller dubbelverkande pneumatiska ställdon, valbara efter driftsförhållanden. Enkelverkande ställdon återställs automatiskt via fjäderkraft vid lufttillförselavbrott, vilket säkerställer systemsäkerhet.

Exakt och bekväm kontroll: Kan utrustas med en intelligent lägesställare, som tar emot 4-20mA strömsignaler för att uppnå kontinuerlig justering av öppningen från 0% till 100%, med kontrollnoggrannhet som når ±0,5%-±1%, lämplig för scenarier för högprecisionsflödeskontroll.

Snabb svarshastighet: Ventilens omkopplingstid är endast 3-10 sekunder. För nödavstängningsscenarier kan en helt stängd modell inom 1 sekund skräddarsys, mycket överlägsen traditionella elektriska ventiler, lämplig för driftförhållanden som kräver snabb respons.

II. Tätnings- och hållbarhetsegenskaper

Pålitlig tätningsprestanda: Mjuka tätningar eller metalltätningar kan väljas enligt mediaegenskaper. Mjuka tätningar kan uppnå ANSI klass VI nollläckage, medan metalltätningar kan uppnå ANSI klass IV, vilket effektivt förhindrar medialäckage.

Hög hållbarhet: Ventilhuset är tillverkat av högkvalitativa material, och ventilplattans yta kan beläggas med hård legering eller keramisk beläggning efter behov, vilket gör den slitstark och korrosionsbeständig. Tätningarna är gjorda av högkvalitativa material, vilket säkerställer en lång livslängd och minskar senare underhållskostnader.

Kompakt struktur: Liten i storlek och lätt i vikt, väger endast 1/3 till 1/5 av en slussventil med samma diameter, den kräver mindre installationsutrymme, är lätt att installera och sparar installationstid och kostnader.

III. Andra kärnfunktioner

Lågt flödesmotstånd och låg energiförbrukning: Flödesmotståndskoefficienten i helt öppet tillstånd är ≤0,5, mycket lägre än för slussventiler och klotventiler, vilket effektivt minskar energiförbrukningen för pumpar, fläktar och annan kraftutrustning, lämplig för tillämpningar med hög flödeshastighet.

Bred kompatibilitet: Anpassningsbar till olika medier som vatten, ånga, olja och syra/alkalilösningar, täcker olika driftsförhållanden som låg temperatur, hög temperatur och högt tryck, och möter behoven hos flera industrier.

Enkel användning: Stöder både manuell (handtag, snäckväxel) och pneumatisk drift. Manuell drift kan användas i nödsituationer när lufttillförseln avbryts, vilket säkerställer normal drift av systemet.

FAQ

1. Vad är det erforderliga lufttrycket för en pneumatisk manövrerad vridspjällsventil?

Standardlufttrycket är 0,4-0,6 MPa. Detta kan justeras på lämpligt sätt baserat på ställdonets modell och ventildiameter. Kontakta vårt säljteam för specifik rådgivning baserat på dina driftsförhållanden.

2. Hur väljer man mellan mjuktätande och metalltätande pneumatiska manövrerade vridspjällsventiler?

Mjuktätningstyper (gummi, PTFE) är lämpliga för rena medier med lågt tryck, normal temperatur (som kranvatten, livsmedelsgodkända vätskor), som erbjuder hög läckagemotstånd, vilket potentiellt når noll läckage. Metalltätningstyper är lämpliga för högtemperatur-, högtrycks-, partikelhaltiga eller korrosiva medier (som ånga, kemiska råvaror), vilket ger starkare temperatur- och tryckbeständighet. Kunder kan välja baserat på deras mediaegenskaper och driftskrav.

3. Kan du anpassa modeller med stor diameter av dina pneumatiska manövrerade vridspjällsventiler?

Ja. Vår standardproduktionsdiameter är DN40-DN1600. För pneumatisk manövrerad vridspjällsventil med större diameter, vänligen kontakta vårt säljteam. Vi kommer att skräddarsy produktionen efter dina behov, för att säkerställa att produkten uppfyller driftskraven.

4. Vad är produktens garantiperiod?

Vår pneumatisk manövrerade vridspjällsventil har ett års garanti. Under garantiperioden kommer vi att tillhandahålla gratis reparations- eller utbytestjänster för eventuella kvalitetsproblem som inte orsakats av mänskliga fel. Vi tillhandahåller även långsiktigt underhållsstöd efter försäljning.

5. Hur installerar och underhåller man en pneumatisk manövrerad vridspjällsventil?

Före installation, kontrollera att alla ventilkomponenter är kompletta och av rätt modell, och att det inte finns några främmande föremål inuti ventilhuset. Under installationen, se till att ventilen är i linje med rörledningen, att flänsanslutningen är säker och undvik att bränna tätningarna under svetsning. För dagligt underhåll, håll ventilen ren, kontrollera regelbundet slitaget på tätningarna, byt ut slitna delar omedelbart och smörj transmissionsdelarna regelbundet för att säkerställa smidig ventilfunktion. Detaljerade installations- och underhållsinstruktioner kommer att tillhandahållas.
