Skillnaderna mellan mittlinjen fjärilsventiler ochexcentriska fjärilsventiler
1. Grundstruktur och princip

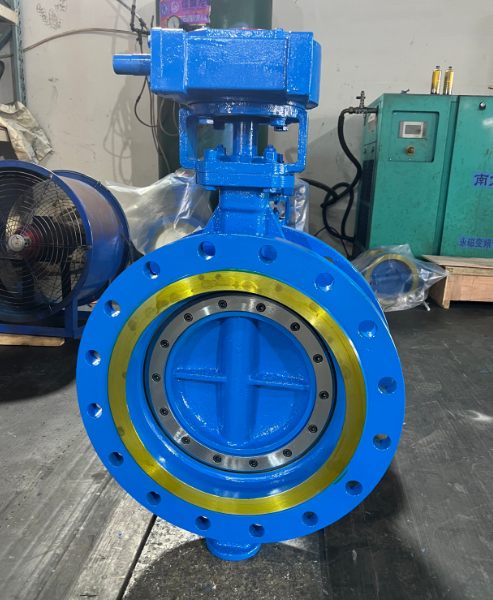

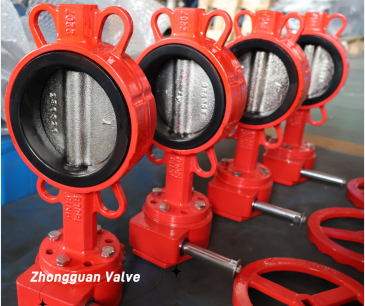

Demittlinjefjärilventilär symmetriskt utformad, med ventilplattans mittaxel som sammanfaller med rörledningen. Den uppnår tätning genom kompressionsdeformationen av den elastiska ventilsätet (vanligtvis gummi). Strukturen är enkel och tillverkningskostnaden är låg, men ventilplattan kommer alltid att gnugga mot ventilsätet under öppnings- och stängningsprocessen, vilket är benäget att bära. Den excentriska fjärilsventilen förbättrar denna defekt genom utformningen av axiell offset (enkel excentrisk, dubbel excentrisk eller trippel excentrisk): enstaka excentriska flyttar den roterande axeln bort från tätningsytans mittlinje; Dubbel excentrisk lägger till axiell förskjutning på denna grund; Triple Excentric antar vidare en avfasad ytförseglingsdesign, vilket gör att ventilplattan kan kopplas ur kontakten i det ögonblick som öppnas, vilket minskar slitens avsevärt.
2. Prestationens jämförelse och applikationsscenarier
Mid-line fjärilsventilen är lämplig för rena medier såsom vatten och luft med ett tryck på ≤1,6MPa och en temperatur under 120 ℃. Det används ofta i byggnad av vattenförsörjning och dräneringssystem och VVS -system. Gummiventilsätet har en livslängd på cirka 2-3 år under ofta öppnings- och stängningsförhållanden. I den excentriska fjärilsventilen kan den dubbla excentriska typen hantera media som innehåller spårpartiklar (såsom avloppsrening), med en livslängd på upp till 5-8 år; Den tre excentriska typen använder ett metalltätningspar (såsom rostfritt stål + hårdlegering), med ett tryckklassificering av PN40 och en temperaturgräns på 650 ℃ och är särskilt lämplig för högtrycks- och högtemperaturarbetsförhållanden inom kraftverk och petrokemiska industrier, med en livslängd på upp till 10 år.
3. Ekonomisk analys av modellval
Med DN300 -ventilen som ett exempel är priset på mittlinjeventilen cirka 2 000 - 5 000 yuan, medan priset på den tre förseglade excentriska fjärilsventilen är så hög som 20 000 - 50 000 yuan. Men med tanke på underhållskostnader: Mittlinjeventilen kan emellertid behöva bytas ut årligen i industriella miljöer, medan den tre-tätade excentriska ventilen kan användas kontinuerligt i 5 år utan underhåll. För industriella system med mer än 10 000 öppnings- och stängningsoperationer per år eller stark medelkorrosivitet är den totala livscykelkostnaden för den tre förseglade excentriska fjärilsventilen faktiskt lägre. Det rekommenderas att vanliga civila system väljer mittlinjetypen, medan industriella system med kontinuerlig produktion bör prioritera den tre förseglade designen. Produkterna från Zhongguan-ventilen har utökat livslängden för mittlinjen fjärilsventilen till 5 år genom optimerad design och exakt bearbetning, och den tre-förseglade fjärilsventilen kan nå 15 år, vilket avsevärt reducerar den totala användningskostnaden för användare.
