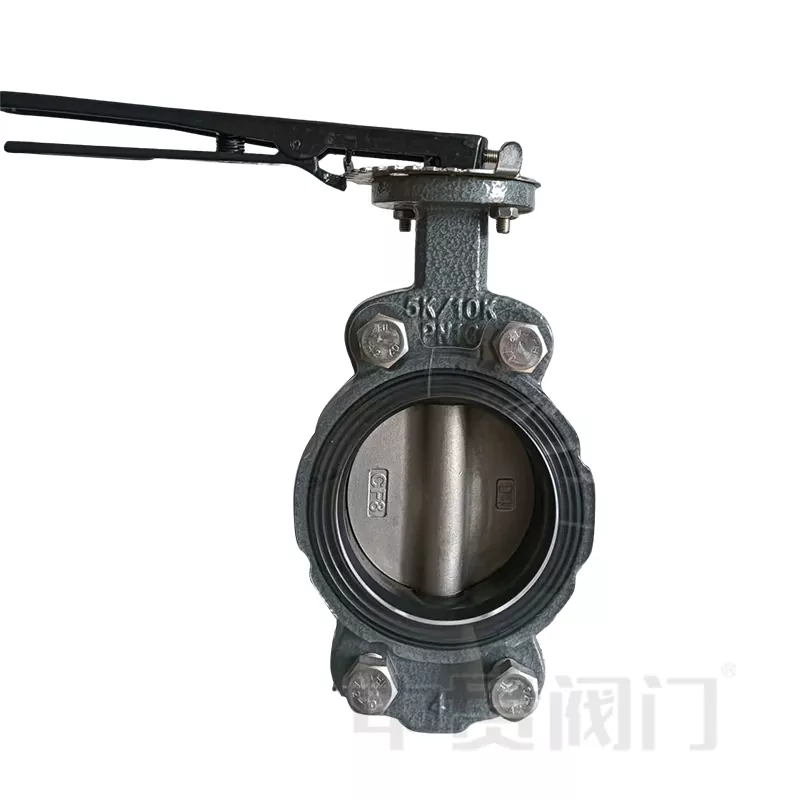

Koncentrisk fjärilsventil är en typ avfjärilsventilmed symmetrisk designstruktur och låg kostnad. Ventilstamaxeln för den koncentriska fjärilsventilen sammanfaller med ventilens mittlinje, och ventilplattan är skivformad och installerad vinkelrätt mot rörledningsaxeln. EPDM, FKM, PTFE, NBR används ofta i fjärilsventilen.
Arbetsprincip
Driftsprincipen för den koncentriska fjärilsventilen är baserad på 90 ° rotation. När ventilplattan roterar runt den centrala axeln för att vara parallell med rörledningen är ventilen i öppet tillstånd; När den roterar till ett vertikalt läge är ventilen stängd. Tätningen förlitar sig på den elastiska deformationen av ventilsätets material och passar tätt med ventilplattan.
Det var med i:
1. Kostnadseffektiv: enkel struktur, låg tillverkningskostnad och en kostnadseffektiv vätskekontrolllösning.
2.Ljus och flexibel: Vikten för samma kaliber är vanligtvis bara en tredjedel av en grindventil, vilket gör installationen och underhållet bekvämare.
3. Lågtryckstätning: Speciellt lämpligt för vatten eller luftmedia vid PN16 och under trycknivåer och normala temperaturförhållanden.
Men det har egen begränsning:
1.Lär slitage: Eftersom ventilplattan och ventilsätet alltid är i kontakt under öppnings- och stängningsprocessen kan långvarig användning lätt orsaka slitage på tätningsytan.
2. Begränsad temperatur- och tryckmotstånd: Mjuka tätningsmaterial (såsom gummi) är inte lämpliga för hög temperatur (> 150 ℃) eller högtrycksförhållanden och är benägna att åldras och deformation.
3. Inte lämpligt för partikelinnehållande media: Fasta partiklar kan repa ventilsätet och påverka tätningseffekten.
Således koncentriskfjärilsventileranvänds vanligtvis i vattenmedium eller någon syra och alkali, trycket inom PN 16. Om du tvekar att sitsval kan du kontakta oss med medium och temp. Vårt tekniska team väljer ett lämpligt material för ditt projekt.
