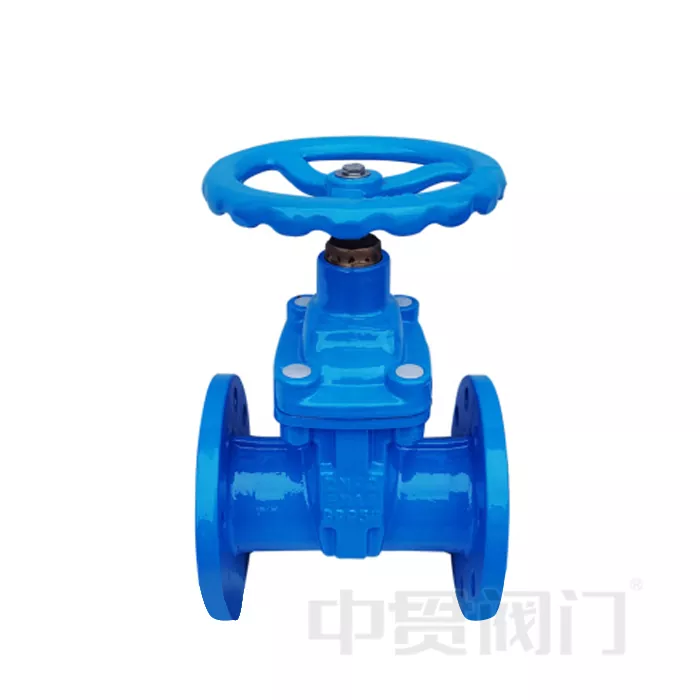

Icke-stigande stamkonstruktion Fjädrande sätesportventil

Dold spindeldesign: Ventilskaftsmuttern är ansluten till grindplattan, och när ventilen öppnas och stängs roterar ventilskaftet endast utan att lyftas (drivet av handratten eller växellådan), vilket sparar installationsutrymme och lämpar sig för underjordiska eller trånga miljöer.

Elastisk mjuk tätning: Portplattan är täckt med elastiska material som gummi eller polyuretan (integrerad inkapslingsprocess), som bildar en tät passning med ventilsätet, med god tätningsprestanda och kan kompensera för lätt slitage.

Ventilhusmaterial: vanligtvis gjutjärn (HT200, QT400), segjärn eller rostfritt stål, och den inre kaviteten är belagd med epoxiharts för korrosionsskydd.

Design utan omledningshål: Vissa modeller av grindplattor är solida strukturer, lämpliga för helt öppna/helt stängda arbetsförhållanden och inte lämpliga för att reglera flödet.

Ovanstående fyra artiklar är den grundläggande strukturen för den fjädrande sätesspjällsventilen i Non Rising Stem Design

Ansökan

Kommunal vattenförsörjning: huvudledningsnät, sekundärt vattenförsörjningssystem.

Brandskyddssystem: våt/torr brandskyddsledning.

Bygga rörledningar: Bygga vattenförsörjning och avlopp, VVS cirkulerande vatten.

Industriellt område: avloppsrening, kemiska medier (tätningsmaterial måste väljas enligt mediet)

Vilka är de centrala egenskaperna hos den icke-stigande stamkonstruktionsfjädrande sätesportventilen?

Dubbelriktad tätning: Den kan effektivt täta under både framåt- och bakåttryck, utan att begränsas av mediets flödesriktning.

Lågt flödesmotstånd: När den är helt öppen är kanalen rakt igenom, med lågt vätskemotstånd, lämplig för högflödessituationer.

Korrosionsbeständig och hållbar: Ventilhuset är ofta belagt med epoxiharts, och gummitätningen är korrosionsbeständig och har lång livslängd.

Enkelt underhåll: Tätningsringen kan bytas ut, och vissa konstruktioner stöder online-underhåll utan att ta isär ventilen.

Tillämpliga medier: icke-frätande media som vatten, avlopp, luft etc. (temperatur generellt ≤80℃).

OEM/ODM-anpassning och certifiering

Fullständig anpassningssupport

Alternativ för anpassningsobjekt

Kroppsfärg RAL färgserie tillgänglig (Standard: Blå RAL 5005)

Beläggningstjocklek Epoxipulverlackering, 250-400 mikron justerbar

Varumärke Gjuten logotyp på kropp / Lasermärkning / Namnskylt i rostfritt stål

Driftläge Handratt / Växellåda / Elektriskt ställdon / Pneumatiskt ställdon

Fläns Standard GB / ANSI / BS / DIN / JIS tillval

Förpackning Neutral exportförpackning / Kundmärkesförpackning

Certifieringar och standarder: ISO 9001:2015 kvalitetsledningssystem. Överensstämmer med GB/T 24924, AWWA C509, EN 1171. Fabrikstestrapport med CNAS-stämpel tillgänglig per batch. Kan tillhandahålla ursprungsintyg, formulär E, CIQ på begäran.

Fabriks- och produktionsstyrka

Även när sommartemperaturerna överstiger 38°C (100°F), förblir våra frontlinjearbetare i tjänst och arbetar övertid för att säkerställa snabb produktion och leverans av vridspjällsventiler, slussventiler, kulventiler och andra kärnprodukter för både inhemska och utländska kunder. Vi har nyligen slutfört produktionen av flera utländska beställningar, främst bestående av vridspjällsventiler och slussventiler, som smidigt har packats och skickats till kundernas länder.

Utställningsinformation

Vi kommer att delta i ASIAWATER 2026 i Kuala Lumpur, Malaysia (april 2026). Välkommen att besöka vår monter.

Eftermarknadsservice och fraktdetaljer

Varje ventil genomgår strikt trycktestning och materialinspektion innan de lämnar fabriken. 12-18 månaders garanti tillgänglig baserat på avtalsvillkor.

Provledtid: 7 dagar för standardstorlekar (DN50-DN300). Bulkorders ledtid: 30 dagar för containerbeställning.

Förpackning för export: Standard trälåda / pallförpackning med rökningscertifiering. Flänsytor skyddade med plastlock. Reservdelsstöd: Gummi sätesringar, O-ringar och spindelmuttrar tillgängliga i 5 år.

Industriella applikationer

Från vår faktiska projekterfarenhet:

Galvaniseringsanläggning i Zhejiang: Ersatt med Zhongguan PVC-kulventiler, löste långsiktiga korrosionsproblem, sparade nästan 200 000 RMB i årlig underhållskostnad.

Reningsverk för avloppsvatten i Shandong: Efter utvärdering på plats av vårt tekniska team, ersatte de originalventiler av rostfritt stål med Zhongguan-ventiler, livslängden förlängdes från 6 månader till över 5 år.

Stort läkemedelsföretag i Jiangsu: Efter att ha bytt till Zhongguan ventillösningar över hela linjen minskade underhållsfrekvensen avsevärt, produktrenheten ökade med 0,3 %.

Vår fabriksbakgrund

Zhejiang Zhongguan Valve Manufacture Co., Ltd. grundades 2019 med ett team på över 19 års erfarenhet av ventilindustrin. Beläget i Oubei, Yongjia, Wenzhou, Zhejiang (hemstaden för pumpar och ventiler). Vi har två produktionsbaser i Tianjin och Wenzhou.

Huvudprodukter: Vridspjällsventiler, slussventiler, kulventiler, backventiler, silar, reglerventiler. Storleksområde: DN40 till DN1600 (större storlekar tillgängliga på begäran).

Supply Chain Integration: North base fokuserar på gjutjärnsmaterial. South base fokuserar på gjutna stålmaterial. Vi integrerar vattenventilförsörjningskedjan (norr) och industriell ventilförsörjningskedja (söder) för att ge kunderna ett rikare produktutbud.
